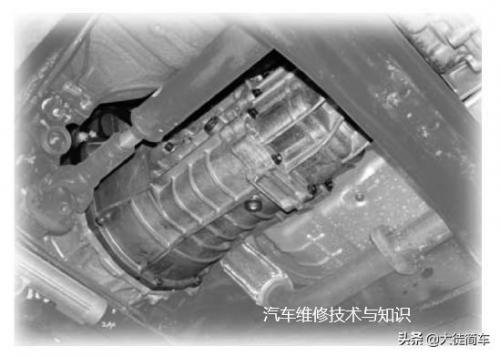

一、离合器总成的拆装

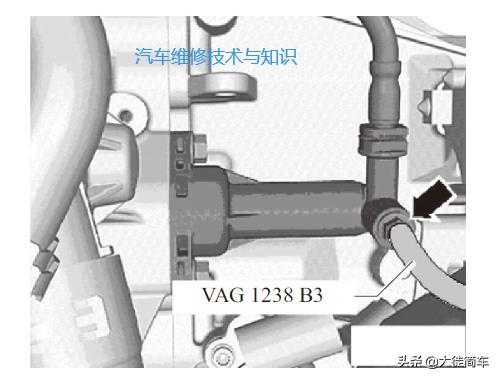

①从适配器分离离合器油软管，如下图所示，使用锁止钳防油泄漏。

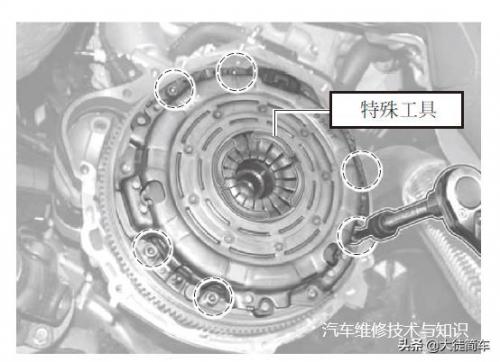

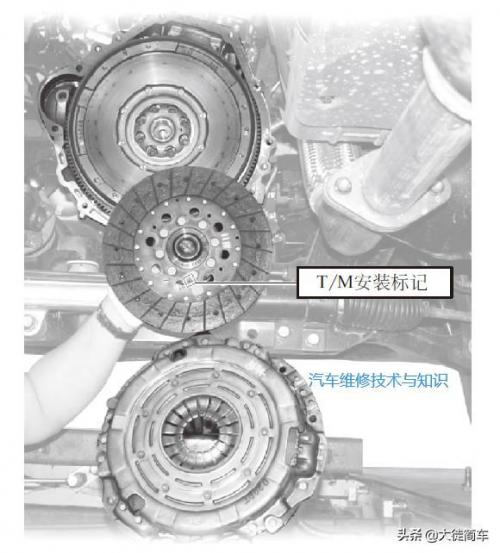

③把定中心销（专用工具）插入中央的花键。按横向顺序拧松离合器壳螺栓1/2周直到弹簧张力释放，如下图所示。
⑤安装按拆卸的倒序进行。
二、离合器主泵的拆卸
①排放离合器油。

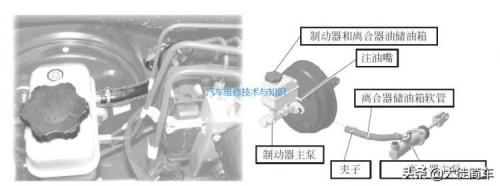

②从制动器储油箱分离离合器油供给软管（到腔），如下图所示。
④从离合器踏板分离离合器主泵推杆并拆卸离合器主泵。
⑤按与拆卸相反的顺序进行安装，安装后检查“放气和离合器板工作”。

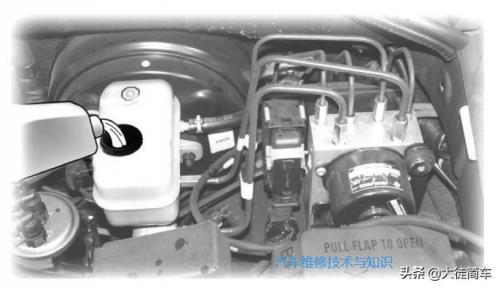

⑥向储油箱注入制动器和离合器油，如下图所示。

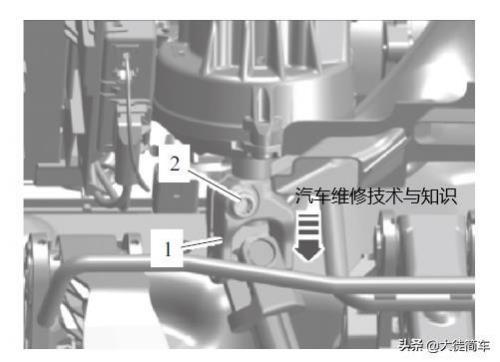

③将转向中间轴1从转向柱上拔下（箭头）并置于一侧。
④拆卸防冲撞条。

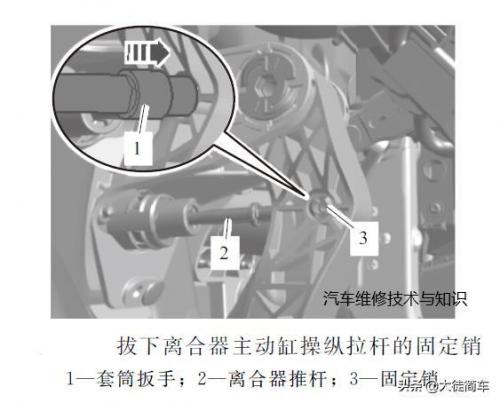

⑤如下图所示，拔下离合器主动缸操纵拉杆的固定销，用套筒扳手SW （8mm）松开卡子。

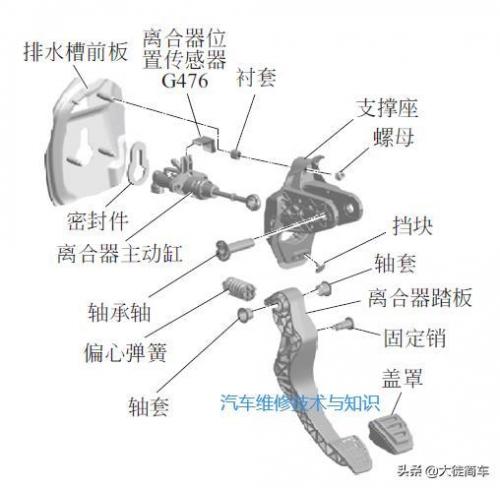

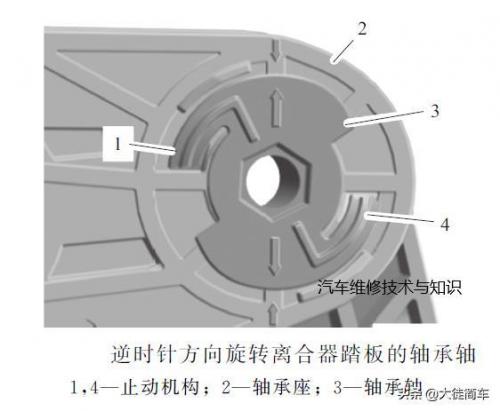

⑥如下图所示，用内六角扳手SW （8mm）沿逆时针方向旋转离合器踏板的轴承轴3，直至轴承座2和轴承轴上的箭头相互对准为止。
⑦为拉出轴承轴，要前后移动离合器踏板。
⑧取下离合器踏板。
02安装
安装以倒序进行，同时要注意更换轴承轴和固定销。
①如下图所示，将离合器踏板置于安装位置并推入新的轴承轴3。

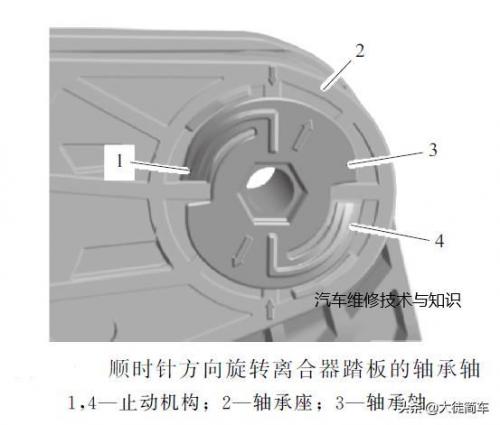

②用内六角扳手SW （8mm）沿顺时针方向旋转离合器踏板的轴承轴，直至听到止动机构1、4的卡入声。轴承座2和轴承轴3上的箭头位置相互错开。
③按压离合器踏板，直至离合器主动缸操纵拉杆达到其安装位置。
④压入新的固定销，直至听到卡入声。
⑤安装转向中间轴。
⑥安装驾驶员侧仪表板护板。
四、离合器从动缸的拆装
01拆卸

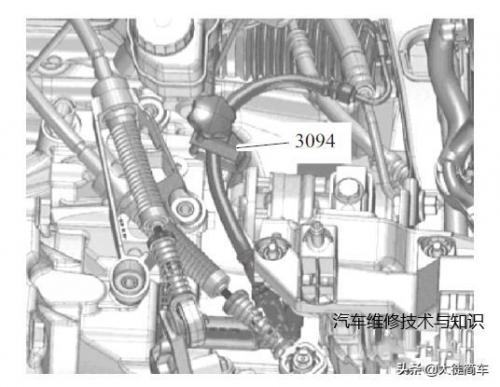

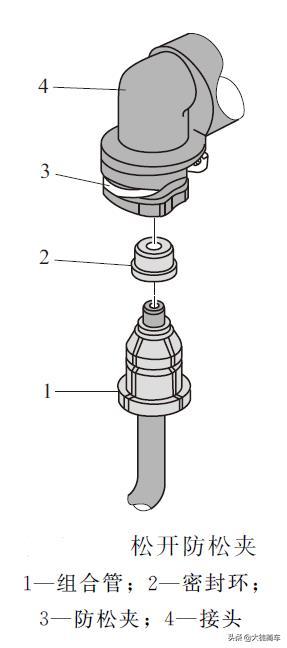

①如下图所示，在软管处用软管夹3094夹住离合器主动缸和从动缸之间的组合管。
04安装
安装以倒序进行，同时要注意下列事项。

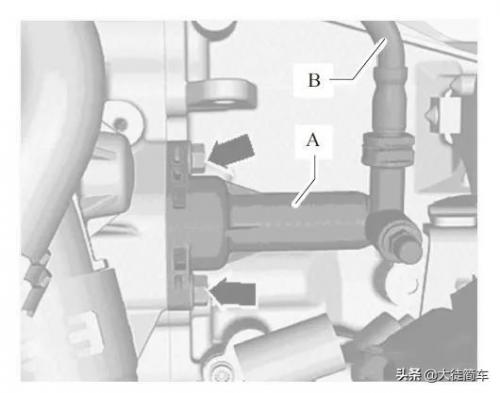

①将组合管B连接到离合器从动缸A上。
②用MoS 2润滑脂润滑离合器从动缸A的挺杆头部。
③安装离合器从动缸，按规定的拧紧力矩拧紧螺栓。
④为离合器装置排气。
五、离合器压盘、离合器从动盘以及同轴分泵的检测

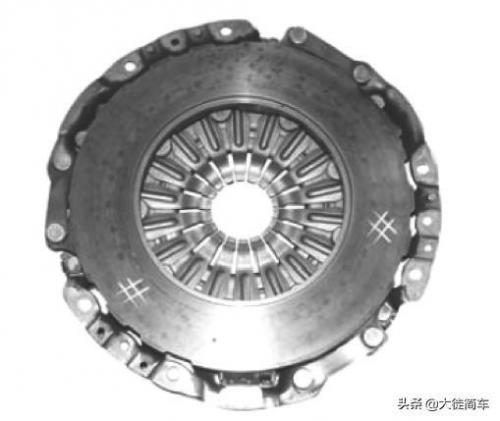

（1）离合器压盘的检测检测膜片弹簧是否磨损和高度不平，不平极限为0.8mm，如下图所示。

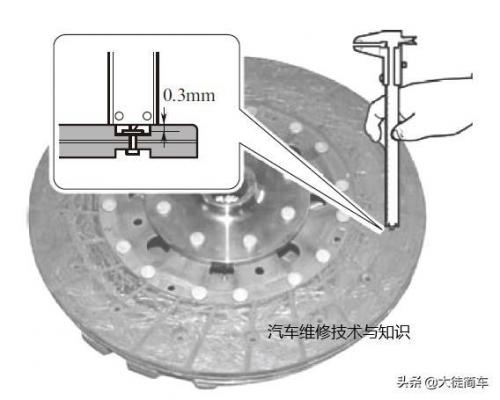

（2）离合器从动盘的检测检测表面铆钉是否松动，是否接触不平、卡滞，是否有油和润滑脂泄漏情况。检测铆钉头深度，如果超过极限0.3mm，则换片，如下图所示。
（3）同轴分泵的检测检测是否存在受热损坏、异常噪声、转动不良和同轴分泵轴承磨损情况，如下图所示。
六、同轴分泵和适配器的拆装

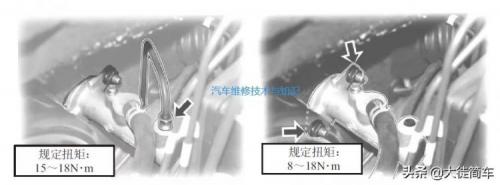

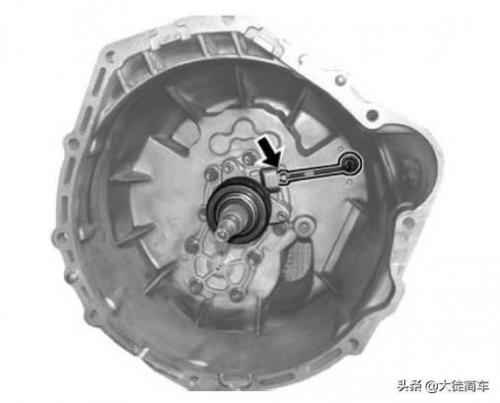

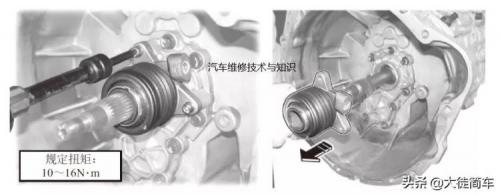

①拧下离合器外壳中的油管螺母（20~25N*m），拆卸油管，如下图所示。
④按与拆卸相反的顺序进行安装。
七、离合器排气
①如果空气滤清器在从动缸上方，请将其完整地拆除。

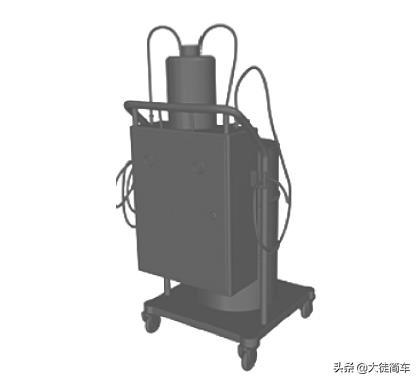

②连接制动液加注及排气装置（下图）VAG 1869或空瓶。
③将排气机软管与制动排气装置收集罐连接。
④将排气软管插到排气机上，如下图中箭头所示。
⑤以2bar的压力给系统供气。
⑥打开排气阀。
⑦排出约100cm³的制动液。
⑧关闭排气阀。
⑨迅速将踏板从一个极限位置到另一个极限位置踩10~15次。
⑩打开排气阀。
⑪排出剩余的50cm³制动液。
⑫关闭排气阀。
⑬结束排气过程后踩几次离合器踏板。
⑭安装整个空气滤清器罩壳。
八、离合器自由行程调整
离合器自由行程:驾驶员踩下离合器踏板后，先要消除一段间隙，然后才能开始分离离合器。为消除这段间隙所需要的离合器踏板行程，即为离合器自由行程。
液压操纵式离合器自由行程调整方法：

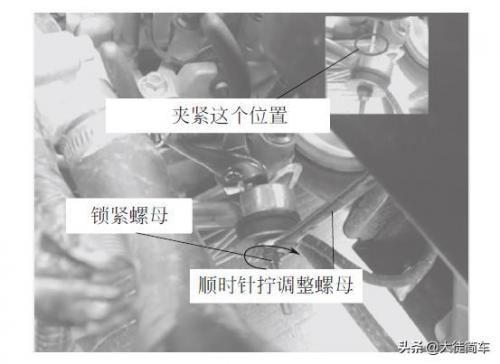

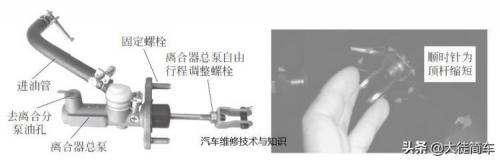

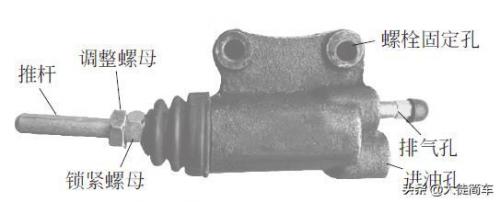

方法1：用扳手松开离合器分泵上推杆上的锁紧螺母，调长推杆，离合器踏板自由行程减小；反之，离合器踏板自由行程增大，如下图所示。
方法2：用扳手松开离合器踏板臂上连接离合器主缸的偏心螺栓的锁紧螺母。转动偏心螺栓，使偏心螺栓转至左方，则离合器踏板自由行程减小；反之，离合器踏板自由行程增大，如下图所示。调整好后，拧紧偏心螺栓的锁紧螺母。
拉线式离合器自由行程的调整：通过调整分离杠杆上的球形调整螺母来进行。螺母旋入，自由行程减小；螺母旋出，自由行程增大，如下图所示。离合器踏板自由行程为15~25mm，如不符合要求可通过调整螺母进行调整。
