悬挂的组成元件

•弹性元件：螺旋钢弹簧、钢板弹簧、空气弹簧、扭杆弹簧

•减震元件

•导向元件

•稳定元件

AIRmatic的缩写及安装的车型

AIRmatic的英文全称：Adaptive Intelligent Ride Control

安装车型有：W221、W220、W211、W164、W240、W251、W219等

AIRmatic系统是一个全支撑的空气悬挂系统。系统通过安装在车轮上的四个空气避震提供动态和静态的支撑。

气路闭环控制的功能是通过电子元件来控制。

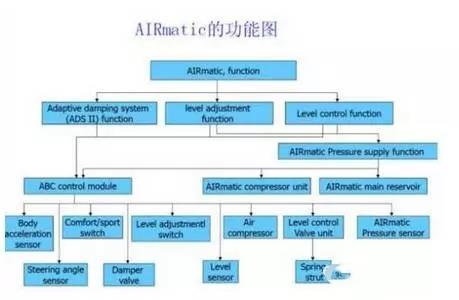

AIRmatic System能提供以下功能:

*水平控制功能:根据驾驶条件和载荷控制前后轴的高度;

*水平调整功能:手动调整、自动调整、速度感应调整

*自适应减震功能:根据路况条件和驾驶类型来改变减震能力（as of 09/00,车速大于160km/h时自动设置为运动类型）

AIRmatic System的优点：

*更高的驾驶安全性和舒服性

*可以单独调整

*能提供驾驶员一些驾驶信息

AIRmatic的水平控制

AIRmatic是一种全支撑的悬挂系统。当发动机运转时根据载荷保持车的高度。AIRmatic控制模块根据2个前轴高度传感器和1个后轴高度传感器的信号，发出信号来控制分配阀，从而调整车身的高度。当发动机不运转时，储压罐里的压力也可以用来调整车身高度。

其控制过程如下：

切断位置功能：

车辆静止，控制模块识别到4个车轮没负载时，会关闭分配阀，使车辆保持当前的高度。如：举升车辆时。

正常功能（发动机运转时）：

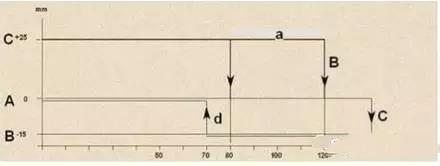

车辆静止时，一个车门或行李箱被打开后，车身高度相差多少时会重新调整？

/-10mm

车辆行使时，车身高度相差多少时会重新调整？

/-20mm

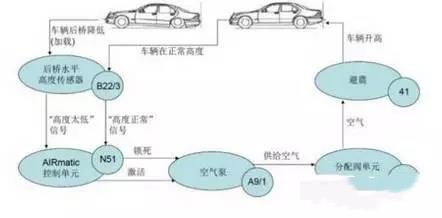

车上加载时，车身高度降低被控制模块识别，然后打开分配阀对避震进行冲气，直到车身高度达到规定值。反之，卸载时压力释放阀打开。

唤醒功能（持续时间为1min.）：

通过遥控钥匙、门开关、行李箱可以唤醒AIRmatic控制模块,然后检测车身高度并作调整。

如果车身高度低于30mm，储压罐的压力大于11bar时就会升高车身高度。

如果车身高度低于65mm，即使储压罐的压力小于11bar时，空气泵工作，把车身高度调整到-63mm（电瓶电压大于12。4V）

当卸载时，若车身高度大于10mm，自动泄气降低车身

电火钥匙在打开时的功能：

此功能与唤醒功能一样，但没时间限制

延迟功能:

当“ignition off”后，任何的加载或卸载使车身高度发生变化时会自动调整

AIRmatic的水平调整

AIRmatic的水平调整包括：

1.手动调整

2.速度感应调整

手动调整的开关种类

AIRmatic的ADSⅡ的功能

AIRmatic的ADSII的减震阻尼是可以改变的，从而改变减震力。减震阻尼的调整由控制模块对减震阀控制来实现的。

控制模块可以控制4种类型,但控制开关只有3种状态.这是由于程序设计的关系.

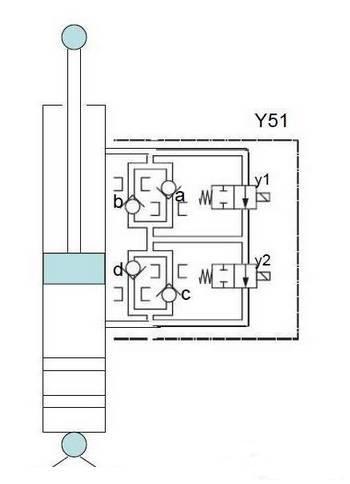

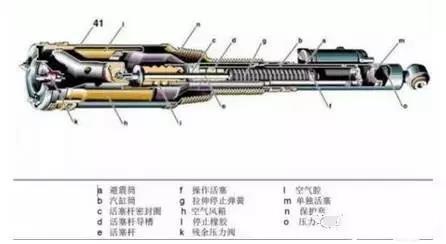

AIRmatic的ADS II减震器的结构图

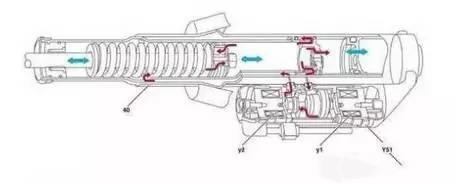

AIRmatic的ADS II减震器的简易图

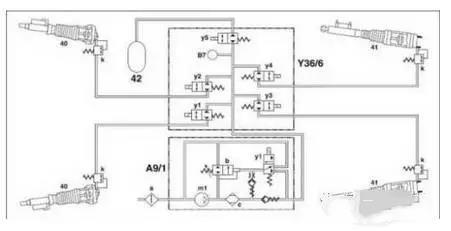

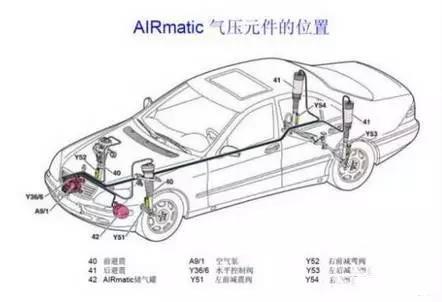

AIRmatic的气路图

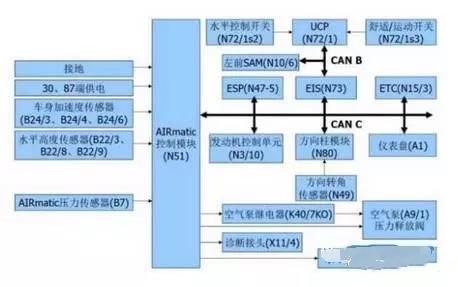

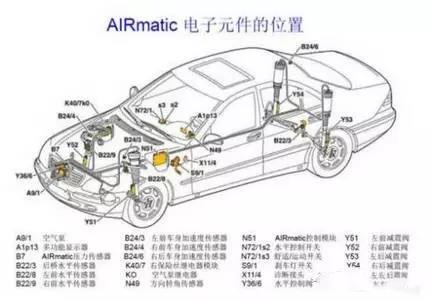

AIRmatic控制模块的信号图

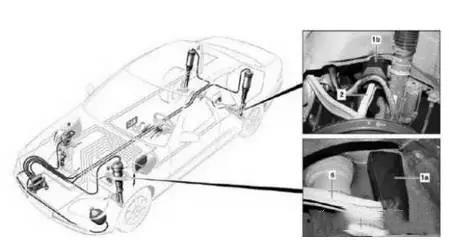

AIRmatic的主要元件结构

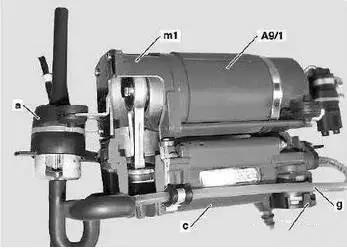

1.空气泵

A9/1空气泵

m1电马达

a空气过滤器

b压力释放/残余压力保持阀

c空气干燥器

g气管

功率:300W

峰值电流:＜100A

连续电流:＜35A

正常情况下工作电流:25~30A

2.空气泵的作用：

-产生空气压力用来升高车身

-过滤空气

-干燥空气

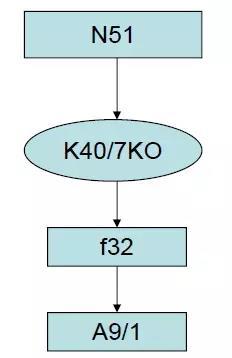

空气泵的触发：

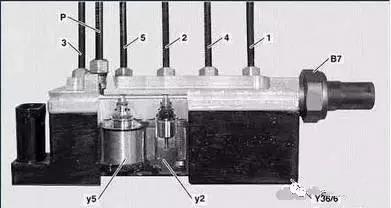

2.分配阀单元Y36/6

1左前避震

2右前避震

3左后避震

4右后避震

5储压罐

P空气泵

B7压力传感器

Y36/6分配阀单元

Y36/6y…相应电磁阀

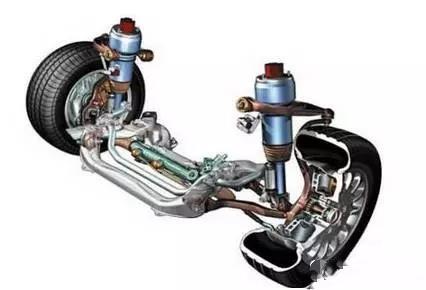

3.前空气避震

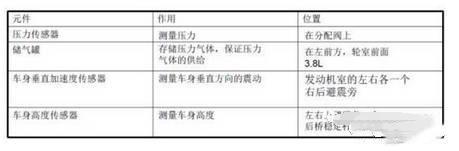

5.其他元件

AIRmatic的驾驶提示

* As of 09/99

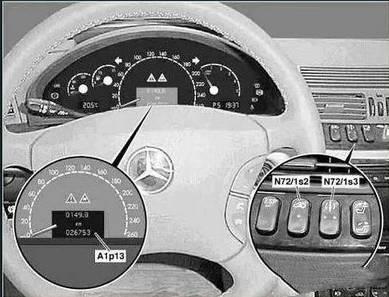

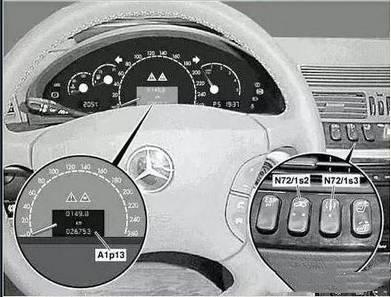

*仪表盘的显示

- “AIRmatic VISIT WORKSHOP”表示：系统有电子故障

- “AIRmatic STOP,CAR TOO LOW”表示：车身水平高度前轴低于正常高度50mm，后轴低于正常高度60mm

- “AIRmatic VEHICLE RISING”表示：车身正在升高

什么时候消失?☞☞☞升高到要求的高度

-什么时候会出现”AIRmatic LEVEL SETTING CANCELED”?

当车身被升高，达到一定车速降低车身时

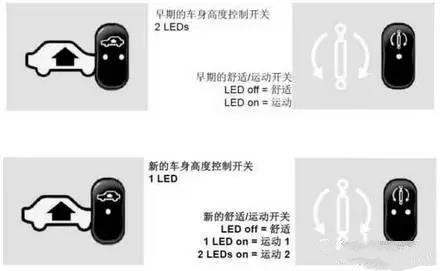

舒服性与运动性切换开关和水平控制开关上的LEDs的提示

*点火开关在2位置时

*起动发动机后

*在舒适性模式时

*在运动模式时

* Up to 08/99

*仪表盘的显示

- “AIRmatic GO TO WORKSHOP”表示：系统有电子故障

- “AIRmatic STOP,CAR TOO LOW”表示：车身水平高度前轴低于正常高度50mm,后轴低于正常高度60mm

-“AIRmatic LIFTING VEHICLE”表示：车身正在升高

什么时候消失?☞☞☞升高到要求的位置

-什么时候会出现”AIRmatic LEVEL SELECTION CANCELED”?

当车身被升高，达到一定车速降低车身时

*舒服性与运动性切换开关和水平控制开关上的LEDs的提示

*点火开关在2位置时

*起动发动机后

*在舒适性模式时

*在运动模式时

AIRmatic的紧急模式

1.水平控制有故障时：保持在设置的水平高度

水平调整不能控制

ADS II不能操作，减震力设置为最硬

2.水平调整有故障时：保持在设置的水平高度

水平调整不能控制

ADS II不能操作，减震力设置为最硬

3. ADS II有故障时： ADS II不能操作，减震力设置为最硬

水平控制和水平调整可以工作。

4.车辆降到最低位，不能升高时：

A220 327 12 30(L)

A220 328 08 39(R)

一些基本信息
