昨天我们改一个台式机电源，将绿色线与任意一根黑色线接通，测量出任意一根黄线与任意一根黑线dc电压为12v。很多人买车后都会将原车CDMP4换成自己喜好的、功能更多的导航,这些闲置的CD/MP4/导航，是可以改成家用的，供电电压为DC12伏。
说明一下需要的材料，至于购买渠道，淘宝上面多的是，至于链接，我就懒得发，免得人家说我做广告。（动手能力强的又明白后排接线的人，其实不用怎么买连接线，直接用电烙铁焊接就可以，不过以后想装回车上就麻烦！）
材料方面有：原车CD机一台、喇叭一对、闪存一个（里边放MP3及电影）、电源（要12V，6A-12A）这个我就用台式机电源、原车电源尾线、音响尾线、收音机天线、电烙铁、钳子、锡一卷，AUX输入线可有可无。

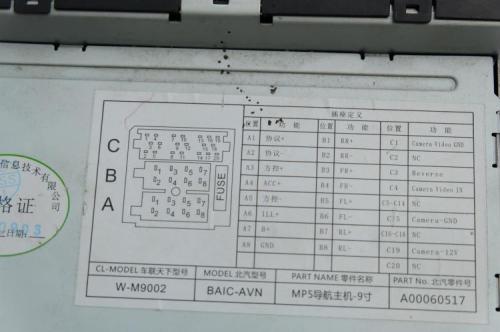

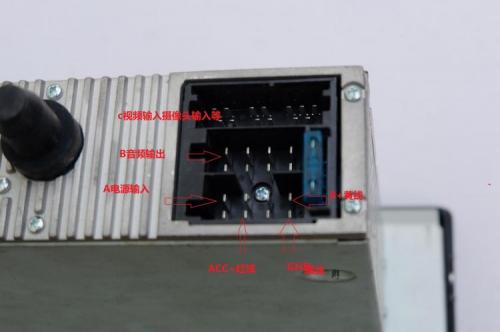

首先介绍没有尾线，自己焊接的，得先看懂接口示意图，我们注意看，很多CD上面都有接线标识。如图。
很多在机子上贴着的，没有的话可以在网上找找接口定义图。下面我给大家说说图里接口的含义。如上图，C是所有视频输入输出接口，B是音频输出接口，A是电源等接口。
首先看A接口。
1、GND接电源负极。
2、ACC以及B ，并接在一起，接电源正极，一个是记忆电源口，一个是供电口，改家用都接正极就好了。
3、其他的都不接，家用用不到，什么都不接，直接无视掉。
在看B接口。
1、标着RR RR- RF RF- LF LF- LR LR-的这组，这是接喇叭的端口，字母第一位R/L是左右的意思，R（right）是右，L（left）是左，字母第二位R和F是前后的英文缩写，F是front的缩写，前的意思。 R是rear的缩，是后的意思。这组就是接四个喇叭：左前、左后、右前、右后，正负极的话可以忽略意，用多少接多少喇叭就好，不用非接够四个。我就接了一个，值得注意的是，要是接两个的话就接左前，右前两个，或者接左后、右后两个，一个接前一个接后的话两个喇叭出来的声音有偏差，很不舒服。
我有尾线的，看看我们的尾线。

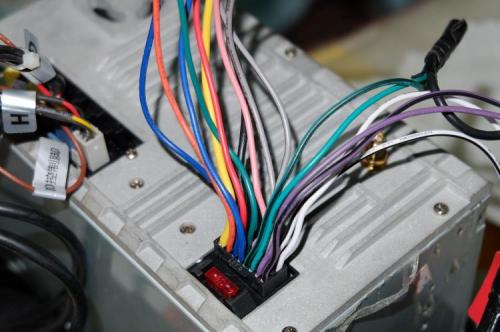

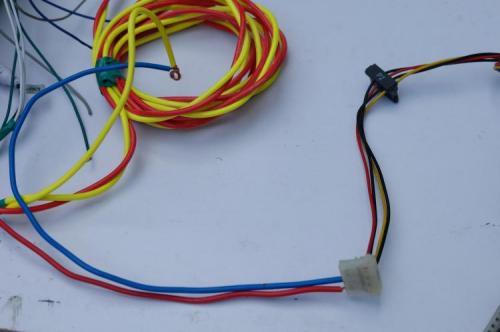

原车电源尾线

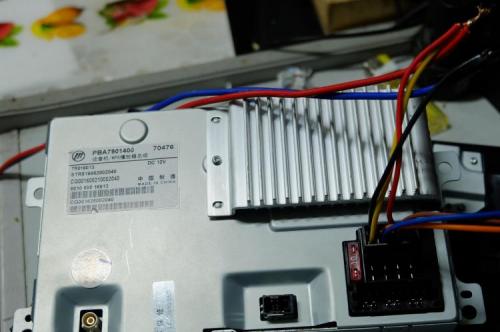

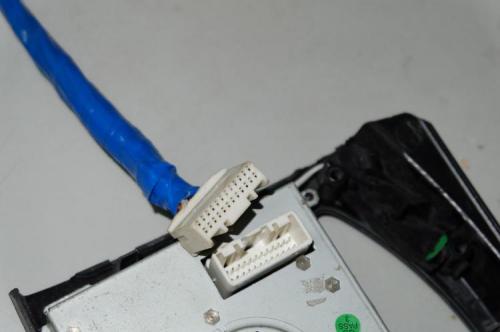

CD电源尾线，防插反卡扣被我搞断了，不影响使用。

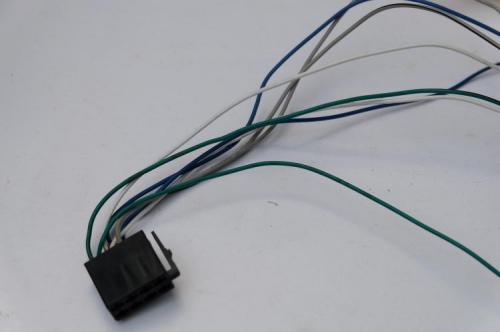

音频尾线

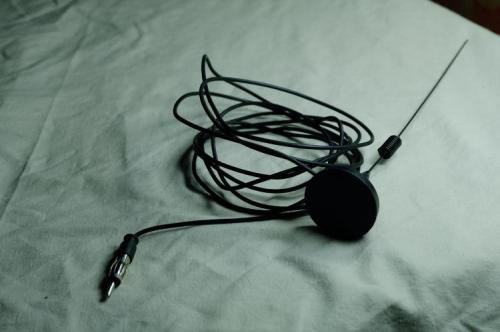

收音机天线

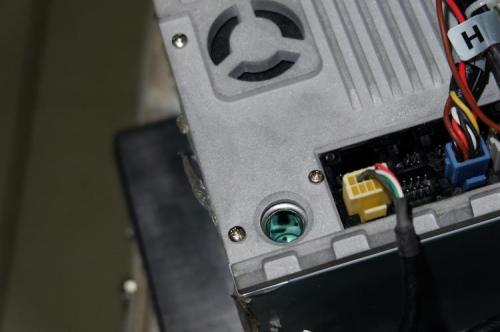

收音机天线插口
接通12v电源，就是昨天那个台式机电源，黄黑-，别搞错了
12v电源

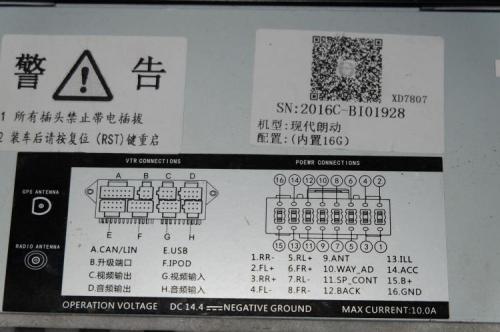

不同型号的尾线

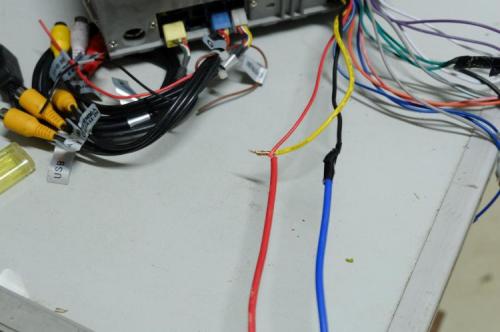

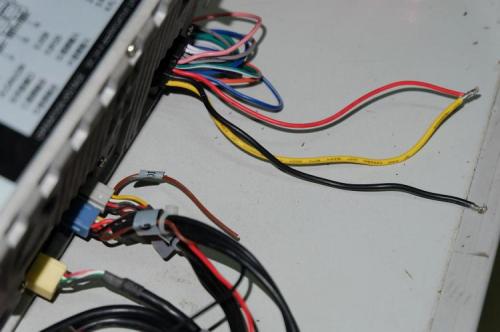

重要的三根线

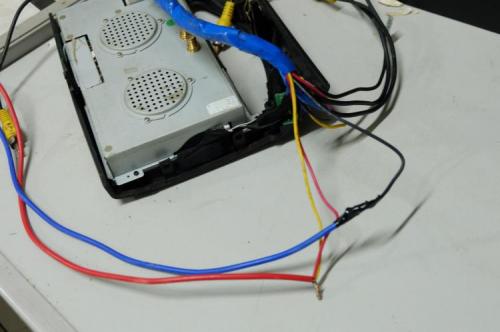

注意重点来了，B黄线及ACC红线两根线一定要拧在一起，接电源正极，黑线GNND接负极-。

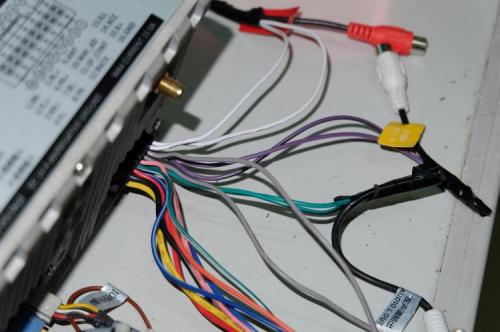

音频尾线
音频尾线颜色是白/白黑，灰/灰黑，绿/绿黑，紫/紫黑。
注意正负

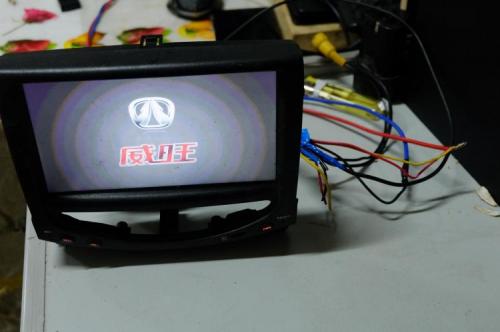

接通电，开机

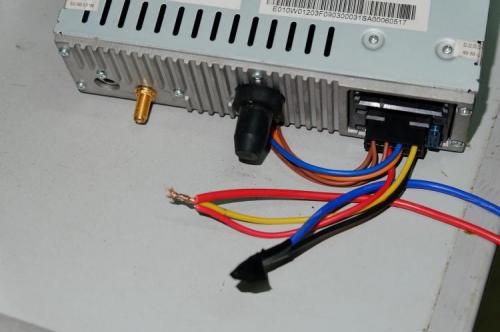

不同型号的尾线，接法相同1

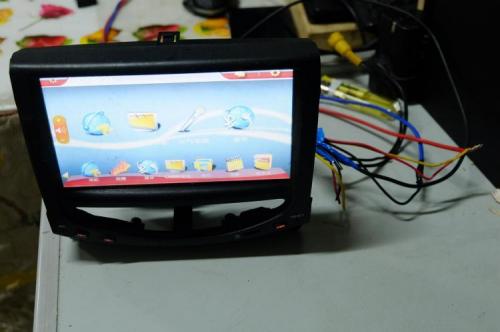

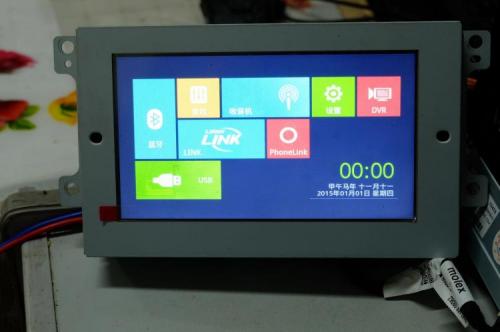

开机1

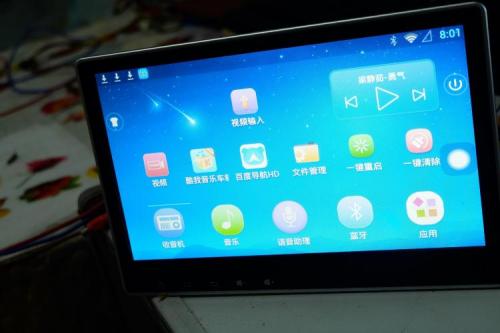

开机2
不同型号的尾线，接法相同2
不同型号的尾线，接法相同3
不同型号的尾线，接法相同4
有点需要注意的是，不是把红色，跟黑色的接上电源就可以启动，一定要把黄色跟红色的捆在一起接上电源正极才能开机的。音响随便接，白/白黑，灰/灰黑，绿/绿黑，紫/紫黑，其中之一或者全部，看你有多少喇叭了。我就接了白/白黑一个喇叭。最后插上收音机天线。
写完了，有什么不懂的可以留言问哈，哪里写的不好也请多多包涵，写错的告诉我~不然误导别人太不好了。欢迎大家分享一下自己的作品。
