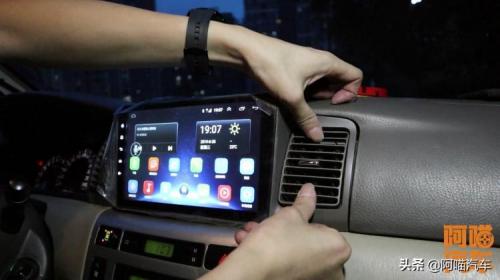

昨天中控大屏装完之后天黑了，后摄像头没来得及安装，今天把后摄像头如何布线安装给大家讲解一下。
第一步后摄像头与中控大屏对接

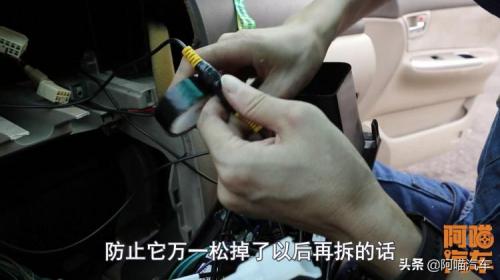

倒车后视摄像头延伸出来是有两根线，一根是视频信号传输线，另外一根是刹车信号传输线，视频信号传输线只要直接对插到车子中控大屏后面的接口上就可以了，但是刹车信号传输线需要与车子后面中控大屏上的信号接收线连接在一起，连好之后用电胶布把这两个接头绑住，以免车子在行驶过程当中松动，造成信号接触不良。
第二步布线

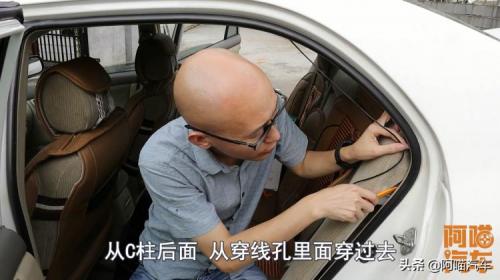

布线之前建议大家先预估一下线在长度，布线的方式有两种，一种是走顶棚，一种是走地面。喵哥此次布线采取的是走顶棚的方式，现从中控台引出来之后，沿着左前方的a柱上去，然后在沿着b柱的上沿，最后从c柱下方穿到后备箱里面去，骗不好之后注意，每一个转弯节点的地方需要跟车体固定在一起，防止行驶过程当中松动以及发生异响。
第三步安装摄像头

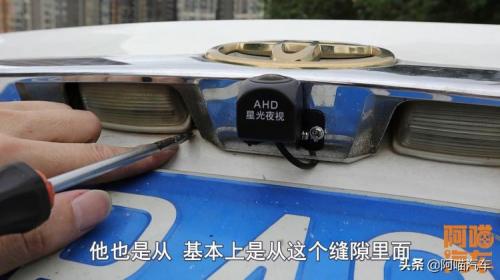

摄像头一般安装在牌照的那个地方，或者在车子后备箱盖的中间部分，首先把后备箱盖里面的塑料挡板拆开，，开这个盖板的时候可以使用塑料起子，把里面的塑料卡子拆就开，然后取下整块塑料挡板，再把线从牌照灯缝隙里面挤进去，然后把摄像头固定在车子后备箱盖上面。

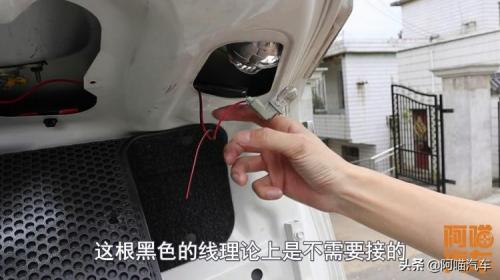

这里特别需要注意的一点就是，我们要找到车子的倒车灯，然后把摄像头上面引出来的红色倒车灯信号线接到倒车灯上，这样才能够实现，你挂倒档的时候倒车灯亮起，同步传出一个信号给中控大屏切换到后摄像头的显示画面，实现倒车后视的功能。如果不知道倒车灯是哪一个，那么把车子挂入倒档到后面看一下找到那一个亮起的灯就知道了。
摄像头装好之后，然后再把摄像头的线与传输信号线对接在一起，同样的对接的部分需要用黑色的电胶带固定一下，以免车子在行驶过程当中出现松动。
第四步调试

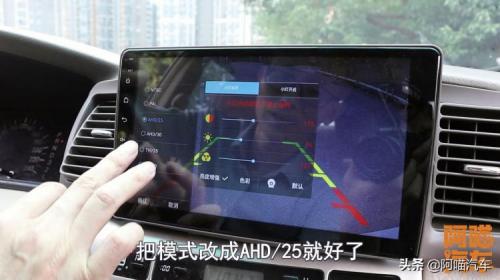

所有的线接好之后，这个时候再过渡到的就可以看到，中控大屏上面可以显示后摄像头的画面，但是这个时候显示的画面，可能有水波纹或者有很多噪点，这是由于你的信号输入方式选择错误导致的，所以这个时候我们要进入到车机的工程模式，找到摄像头的选项，选择正确的信号输入方式，同时也可以调出来倒车辅助线。
第五步整理

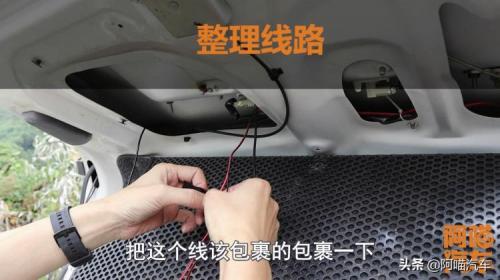

调试完成之后，最后再检查一次整个线材部分有没有裸露的部分或者没有固定的地方，把线材收拾干净，该固定的固定，爱收纳的收纳，然后把车开到平整的地方，调整好摄像头的高度，用起子固定好摄像头的角度，这样就安装完成了。
整个倒车后摄像头的安装看起来虽然说比较简单，但实际施工操作起来还是有一定的难度，由于涉及到拆装的地方还是比较多，它的施工难度比安装中控大屏其实还高一些，所以对于动手能力不是特别强的朋友，建议大家可以去外面的修车店找别人安装。
