据外媒报道，美国专利商标局（U.S. Patent and Trademark Office）授予了苹果公司一项泰坦项目专利，名为“带绕线定子和端匝冷却的电机”。
苹果在其专利背景中指出，电机设计通常包括定子和转子。其中定子是固定在外壳中的环形结构，而转子沿轴线定位在定子内并且相对于外壳得到支撑，从而能够相对于定子旋转。在一些电机设计中，永磁体连接到转子，绕组连接到定子。相绕组通电产生的磁场与永磁体的相互作用会引起转子相对于定子旋转，而绕组被通电以响应此旋转。下面使用的是绕组
该定子绕组可以是线绕型或棒绕型。线绕型绕组包括缠绕在定子的定子齿周围，并设置在定子槽内的导体束。棒绕型绕组包括刚性棒，通常由铜形成，布置在定子的槽内。两种类型的绕组都包括端匝，端匝是位于定子端部的绕组部分，用于互连位于不同槽中的绕组部分。
该苹果专利电机包括一个定义插槽的定子主体。绕组条各自设置在由定子主体限定的一个槽中。端匝环具有上环表面和下环表面，并且包括布置成圆形阵列的汇流条。每个汇流条具有连接到一个绕组条的第一端部和连接到该绕组条的第二端部。第一端部具有限定下环表面的一部分的下杆表面。第二端部具有限定上环表面的一部分的上杆表面。冷却结构设置成与上环表面或下环表面中的至少一个具有导热关系，用于从端部转向环接收热量。
公开实例的另一方面是包括限定槽定子主体的电机。该电机还包括绕组条，每个绕组条设置在由定子主体限定的一个槽中。端匝组件具有上表面和下表面，并连接到绕组条。冷却结构具有与端匝组件的下表面处于热传导关系的第一部分，和与端匝组件的上表面处于热传导关系的第二部分。
公开实例的另一方面是一种三相电机，包括限定槽的定子本体、具有以圆形阵列布置的汇流条的上下端匝组件，以及绕组条。这些绕组条各自设置在由定子主体限定的槽中。绕组条呈直线，且每个都从上端匝组件的一条汇流条延伸到下端匝组件的一条汇流条。

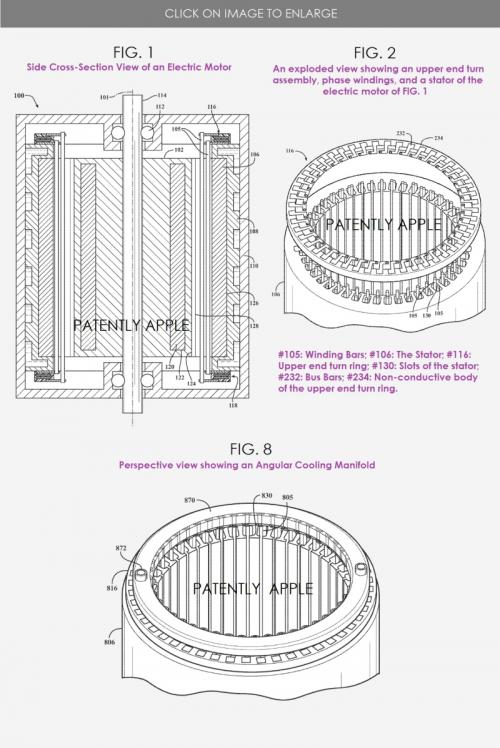

下图1是电机的侧剖视图；图2是图1电机的上端匝组件、相绕组和定子的分解图。图8是表示环状冷却歧管的立体图。
