作者：御龙千里

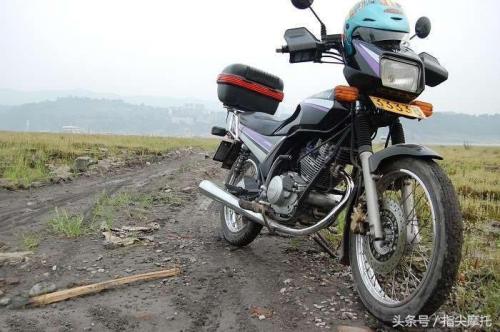

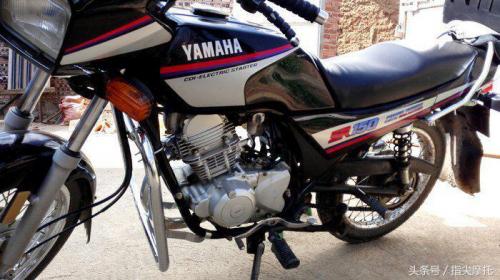

前段时间接修一辆建设雅马哈SR150四冲程摩托车，此车故障是脚启动工作正常，但电启动失效，无法成功启动车辆。
从线路原理上说，脚踩启动工作正常，说明该车点火电路、油路无故障，需要检查的就是电启动电路了。
用万用表×1Ω档检查电起动按钮，红表笔接电启动按钮红线，黑表笔接电启动按钮黑线，手压电起动按钮万用表指针指示为∞，说明线路不通。拆开右手把开关，发现开关触点接触不良，经修复后用万用表检测，电启动开关接触良好。
打开点火开关，按下电起动按钮，起动马达仍不能工作。用万用表检测起动继电器蓝/白线与棕色线之间的电压，按下启动按钮蓝/白线与棕色线之间电压应为12V，检查结果却为0，说明电起动系统仍有故障。
SR150摩托车的电起动系统增设了启动继电器，当空挡开关、发动机熄火开关、离合器开关之中任何1个处于断路状态时，起动继电器电磁线圈将断电释放，自动切断启动电路。

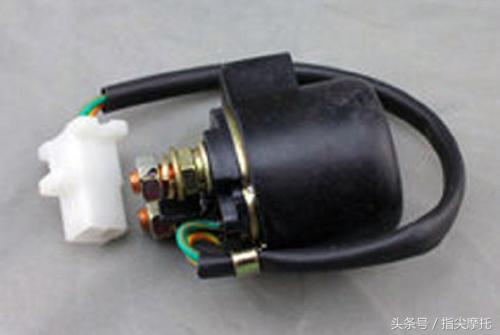

用万用表检查起动继电器电磁线圈电阻，白/黄线与棕色线间的电阻应为20Ω，而实际上检测值为0Ω，说明启动继电器电磁线圈有断路故障。
检查至此说明是启动继电器损坏，更换新的起动继电器，轻按启动按钮，摩托车应声启动，故障排除。
