一、接线原理图

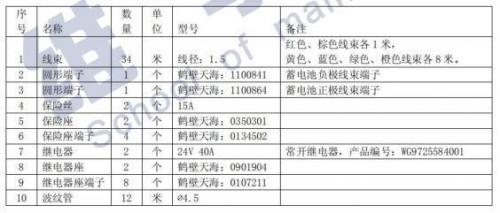

材料清单（推荐）：
线束加装说明
拆卸走台板、电瓶箱盖、蓄电池。

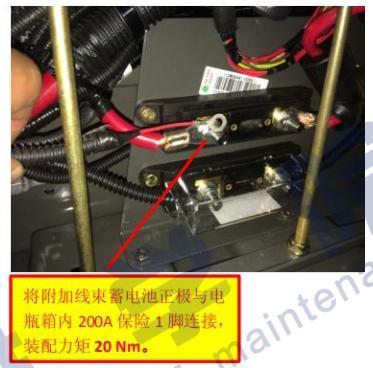

将继电器和保险，按下图要求捆扎在电瓶箱内部，其中：蓄电池正极端子接
200A保险1脚；蓄电池负极端子接蓄电池负极，注意事项如下：

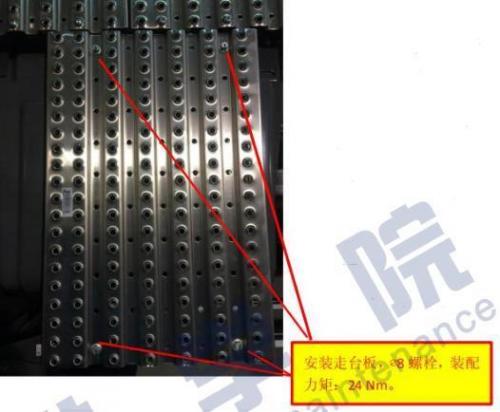

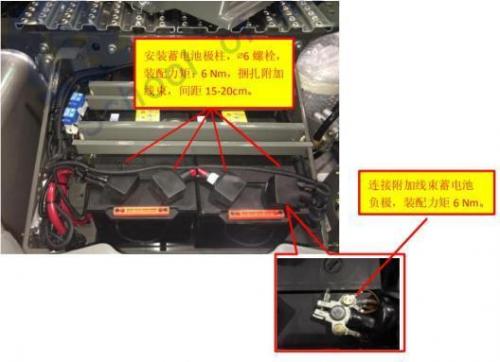

安装走台板、蓄电池。

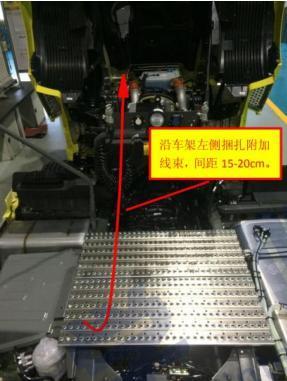

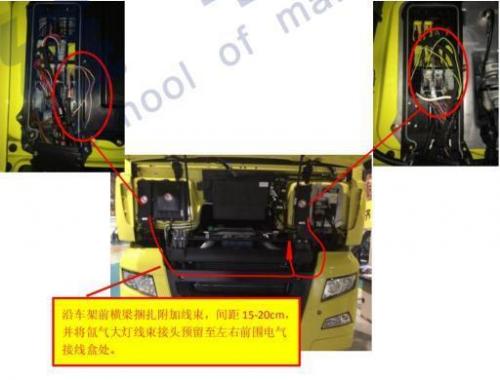

沿车架左侧、车架前横梁，铺设氙气大灯附加线束，并将氙气大灯电源线束
接头预留至左右前围电气接线盒处。

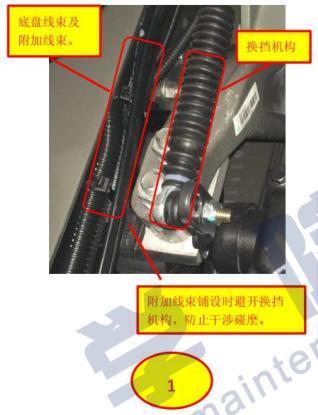

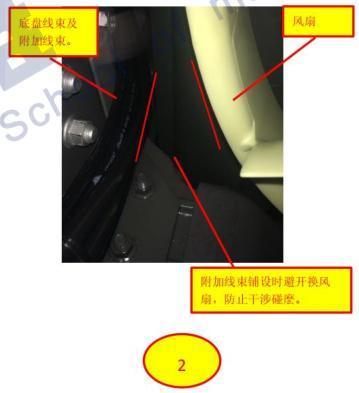

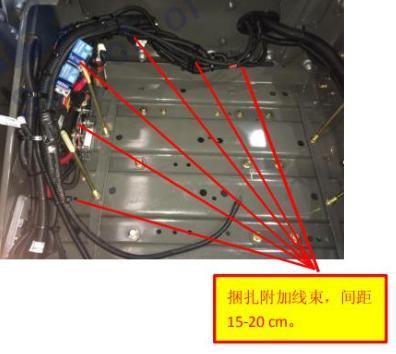

注意：铺设附加线束时，将线束固定牢固，并避开换挡机构和风扇，防止发生干
涉碰麽。

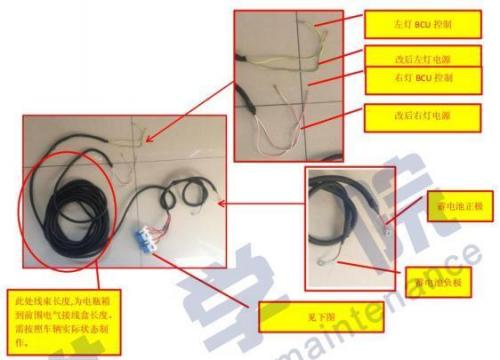

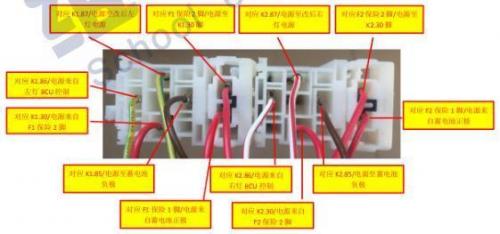

将需要改制的氙气大灯线束从前围线束中断开，驾驶室端线束与电瓶箱继电
器的控制线连接，前围线束灯具端线束与电瓶箱继电器的输出端连接。例如下图:
右侧远光灯接线

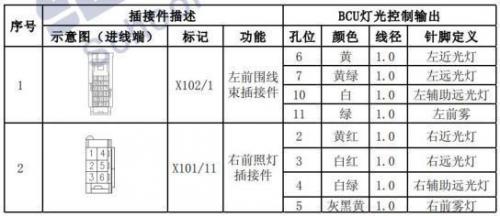

各灯具在前围电气接线盒处位置对应关系参见下表：
7、将氙气大灯更换原车灯泡，并将氙气大灯附带的安定器固定牢固。
三、注意事项
1、请选择质量可靠的氙气大灯。
2、改装前必须断开蓄电池负极。
3、继电器和保险安装在电瓶箱内部，注意捆扎牢固，防止发生短路故障。
4、氙气大灯附加线束捆扎牢固，避开热源及运动部位。
5、氙气大灯更换原车灯泡后，将氙气大灯及附件固定牢固，注意防水、防震。
