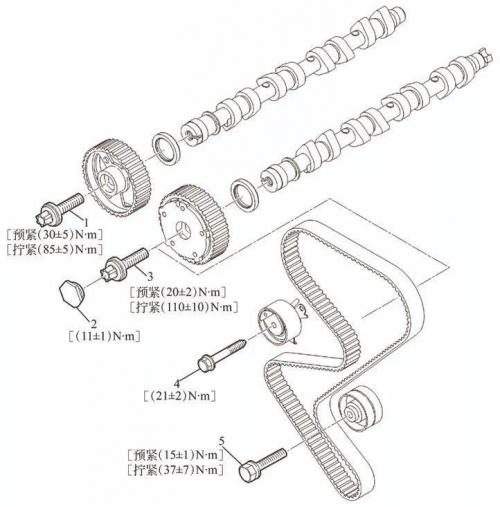

正时系统部件图▼

1—排气凸轮轴皮带轮螺栓；2—螺塞；3—进气凸轮轴皮带轮螺栓；4—张紧轮螺栓；5—导轮螺栓

正时皮带的拆卸

01断开蓄电池负极接线柱。

02举升并固定车辆，使前轮悬空。

03拆下附件皮带。

04脱开正时齿轮室上的燃油进油软管。

05用吊具支撑发动机。

06拆下右发动机支架。

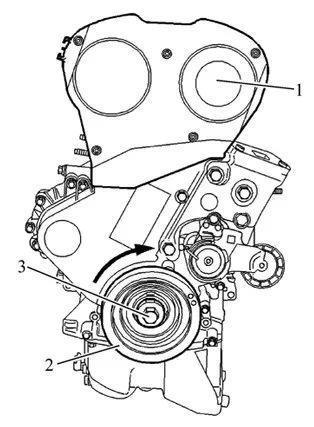

07拆下上部正时齿轮室1，利用曲轴皮带轮2的螺栓3转动发动机，直至定位位置。

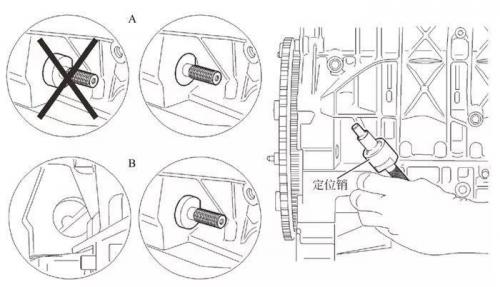

08插入飞轮定位销以定位曲轴。

A—手动变速箱上的定位孔

B—自动变速箱上的定位孔

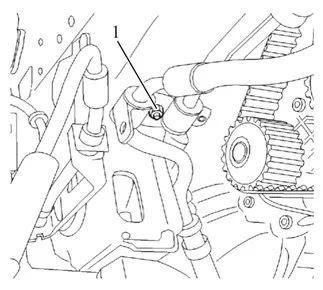

09拆下固定板上的螺栓1，脱开助力转向的管子。

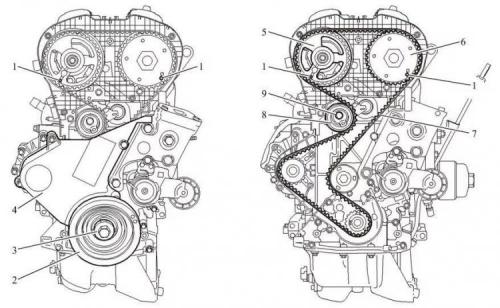

10插入凸轮轴定位工具1以定位凸轮轴（排气凸轮轴齿轮5和进气凸轮轴齿轮6）。

11拆下螺栓3、曲轴皮带轮2、下部正时齿轮室4。

注意：在没有定位曲轴和凸轮轴时，不能拆卸曲轴皮带轮2。

12松开张紧轮8的螺栓9，让张紧轮、皮带轮按顺时针方向转动。

13拆下正时皮带7。

正时皮带的安装

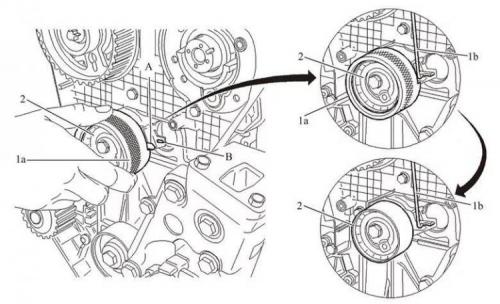

01用张紧轮固定工具1a转动张紧轮2直至超过B处的槽口，安放工具1b以便在指针A处卡住并取出工具1a。

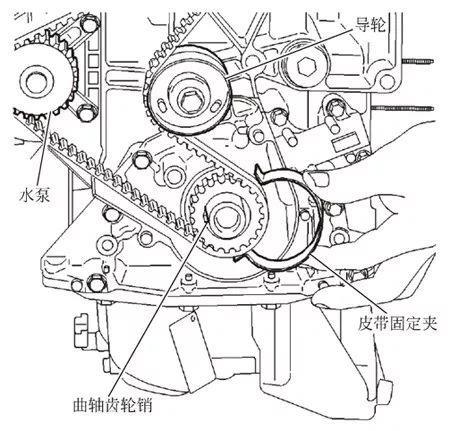

02在曲轴齿轮上安装正时皮带。

注意：在安装正时皮带之前，要检查曲轴齿轮销是否存在。

03用皮带固定夹固定正时皮带。

04按照顺序：导轮、进气凸轮轴皮带轮、排气凸轮轴皮带轮、水泵、张紧轮安装正时皮带。

注意：让皮带轮尽可能与各个导轮和齿轮的外表面平齐。

05取下皮带固定夹、排气凸轮轴皮带轮定位工具、张紧轮固定工具。

06安装正时下齿轮室、曲轴皮带轮，拧紧曲轴皮带轮螺栓。

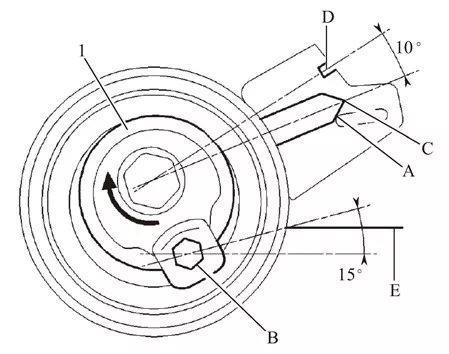

07使用六角扳手插入六角内孔B处的凹槽内，逆时针转动张紧轮1，将指针A置于C位置。

注意：指针A应超过槽D至少10°，否则更换张紧轮或正时皮带轮和张紧轮总成。

08然后按箭头的方向转动张紧轮，将指针A位于其调整位置D。指针A不应超过槽D，否则，重新进行正时皮带轮的张紧操作。

09以（21±2）N*m的力矩拧紧张紧轮螺栓。

注意：张紧轮在拧紧时不得转动，否则重新进行正时皮带张紧操作。张紧轮的六角凹键槽应位于气缸盖密封表面E下约15°，否则更换张紧轮或正时皮带轮和张紧轮总成。

10取下飞轮定位销和凸轮轴定位工具。

11顺时针转动曲轴几圈，使曲轴重新位于定位位置。

12检查正时皮带的张力。

13安装助力转向管。

14安装固定板螺栓。

15正时齿轮室上盖、右发动机支架。

16移走发动机吊具。

17将燃油进口管卡在正时齿轮室上。

18安装附件传动皮带。

19降下车辆，接好蓄电池负极接线柱。
