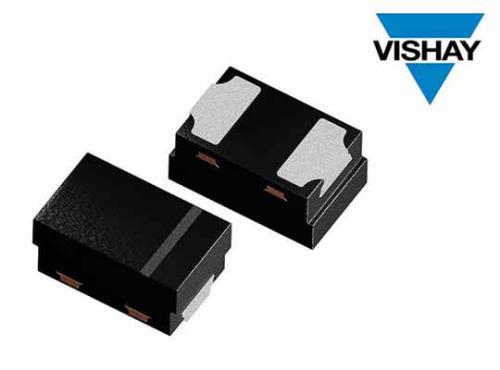

8月11日，Vishay Intertechnology公司（威世）宣布推出一款新型双向非对称（BiAs）单线ESD保护二极管VCUT0714BHD1。该二极管采用紧凑的新型DFN1006-2A封装，并具有侧面可湿端子。与SOT封装解决方案相比，该方案更节省空间，并能提供低电容和低漏电流，从而保护高速数据线免受瞬态电压信号的影响。
该新型二极管的工作电压范围为-7 V至+14 V或-14 V至+7 V，并具有低至8 pF的典型低负载电容，是标准ESD二极管，适用于商业应用中的接口保护。此外，VCUT0714BHD1还具有符合AEC-Q101标准的版本，适用于汽车应用。由于DFN1006-2A封装的引线短且尺寸小，因此新型二极管的线路电感非常低，可以钳位像ESD电击这样的快速瞬变，同时把过冲或下冲降到最小。
VCUT0714BHD1在7 V或14 V工作电压下的最大漏电流低至< 0.1 μA；在1mA下的典型击穿电压为为7.3 V或14.5 V；3.6 A下的最高钳位电压为15 V，2 A下的最高钳位电压为30 V。该全新保护二极管可为一条数据线提供符合per IEC 61000-4-2要求的± 25 kV和± 30 kV（接触和空气放电）的瞬变保护。根据J-STD-020和UL 94 V-0可燃性等级，该二极管还可该设备提供湿气敏感度等级（MSL）1级。
该保护二极管符合RoHS和Vishay绿色标准，无卤素，支持汽车系统的自动光学检测（AOI）。焊接可通过标准目检检查进行检查，不需要X射线。
VCUT0714BHD1现可提供样品，并已实现量产，大宗订货的供货周期为12周。
