故障现象
用户反映电子驻车制动器工作，但按下P开关时指示灯不亮。
故障诊断
1、根据用户反映，经过试车此故障确实存在，在按下P开关时指示灯不亮，但电子驻车制动器工作。

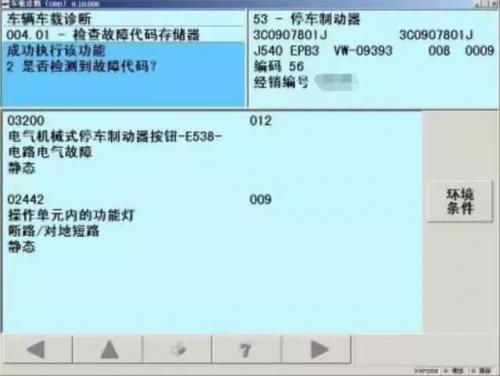

2、查询驻车制动器故障存储器，显示03200电气机械式停车制动器按钮E538电路电气故障静态(断开插头造成)和02442操作单元内的功能灯断路/对地短路静态。因为电气机械式停车制动器开关损坏的较多，所以认为是开关损坏，更换后故障无法排除。

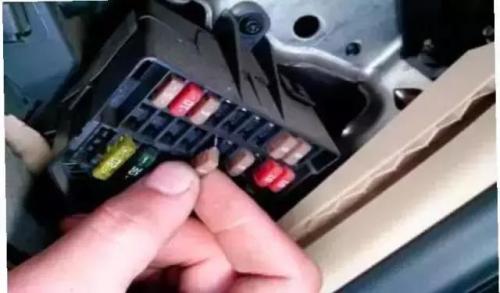

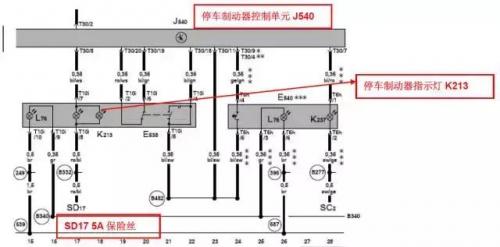

3、查看电路图发现电控驻车按钮指示灯有单独线路，根据电路图查看SD17保险丝是否有电，发现保险丝SD17熔断，插上新保险丝准备测试，结果新保险丝马上烧断，怀疑在SD17至K213之间有线路有短路现象。

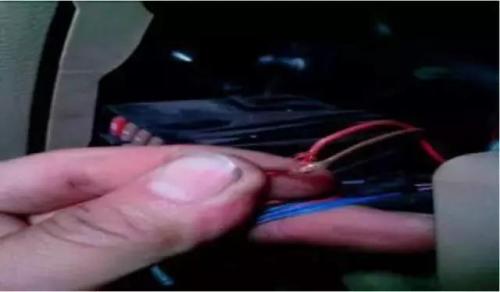

4、经过查看检查插头和线路，发现在大灯开关位置手盒内侧，有两条线被螺丝挤在一起，导致SD17至K213之间线路与地线短路，保险烧断电控驻车按钮指示灯不亮。
故障分析
SD17至K213此段线束被螺丝钉挤压使其与接地线直接短路，导致保险丝烧断指示灯不工作。
故障排除
对线路包扎固定处理，更换保险丝。
故障总结
维修车辆前应根据故障码和故障现象，结合电路图来进行分析，并了解各电器部件工作原理，这样排除故障既快又准。
