铁将军防盗器的型号有很多，但安装原理都差不多，所以大家也可以把这个东东用在别的防盗器的安装上。
需要注意的是:具体接线要根据你的车子线束颜色才能确定。还有负极控制电启动的和直流点火的接法也不同。
好了，闲话不多说，直接上图：

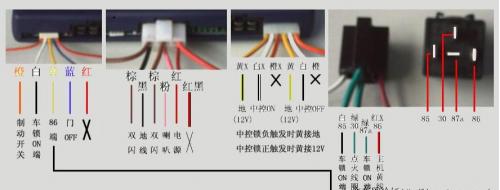

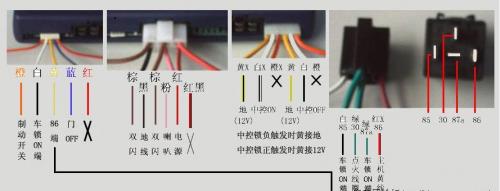

防盗器安装1：分别注明了各个线束的接线方法。下面一个一个说明。左1：橙，白，黄，蓝，红橙：这个接在脚刹的开关的常开端。就是说当车启动后，第一下踩刹车就会接通刹车信号开关，刹车灯亮，同时给这个线一个高电平信号，可以在踩下第一脚刹车的同时触发中控锁把车门都关上。白：这个接在车锁的ON端上，当车锁转至ON时，给主机一个高电平信号。黄：这个接在电源继电器的86号端口，见图。我的继电器这个端口线是红/黑线。蓝：这个接在门的控制开关上，就是说如果车门没有关好，这个信号会通知主机，告诉车主门没有关好。我的TT没有这个功能，所以不接。红：这个不接。
防盗器安装2：左2：这是个六位的头，上排是棕，棕，红，下排是黑，粉，红/黑。两个棕的是接在车的转向灯上。红接电源正极，别忘了加个保险。黑线搭铁接地。粉线接喇叭。红/黑线不接。
防盗器安装3：左3：黄/黑，白/黑，橙/黑，黄，白，橙。白：接中控锁关的那根控制线。白/黑：中控锁开的那根控制线。当中控锁是负极触发的时候黄和黄/黑接地。（我的就是）当中控锁是正极触发的时候黄和黄/黑接12V。（如果接错了换一下就好，不会损坏东西）
防盗器安装4：最右面的是电源继电器接防盗器的时间需要把车锁ON连到点火线圈的那根线剪掉。我的车上的是红/黑线。很粗。 30端口的绿线接在去点火线圈的那头。 87a端口的绿线和白线都接在车锁ON的那头。 86端口的红/黑线接在主机左面的那根黄线上。见图。
好了，到此就都接完了。谢谢大家！
