常用低压分为：
单相电：俗称照明电，220V
三相电：俗称动力电，380V
低压负荷分类：
在一类建筑中，属于一级负荷的设备有：消防控制室、消防水泵、消防电梯、防排烟设施、火灾自动报警装置、火灾事故照明、疏散指示标志和电动的防火门、防火卷帘等消防用电设备、保安设备以及重要业务用的计算机、通信设备等；
属于二级负荷的设备有：客梯、生活供水泵房、污水泵等。
属于三级负荷的设备有：空调、新风机、普通照明等。

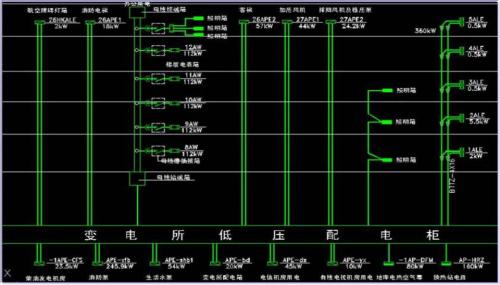

低压配电系统图
低压配电的常用形式：1、放射式2、树干式3、链式
低压配电设备的组成

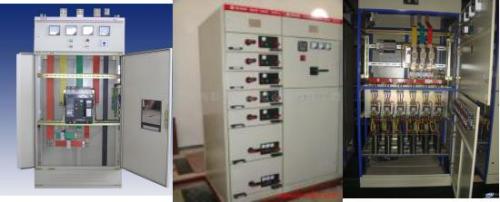

变电所内：低压进线柜、馈线柜、联络柜、电容补偿柜等；

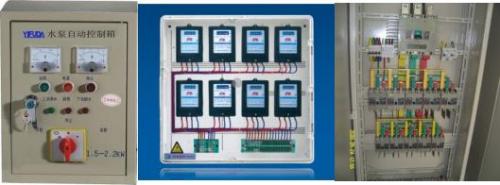

低压配电间或控制房：配电箱、计量表箱、控制箱、双电源切换箱等
应急发电机组
应急发电机组,在大中型建筑物内设置的应急发电机大部分为柴油发电机组。

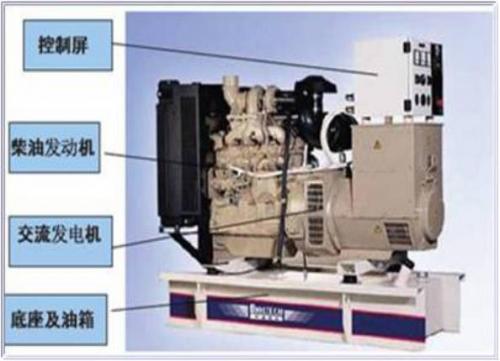

柴油发电机组主要组成：柴油发动机、交流发电机、油箱、控制屏。
柴油发动机是以柴油为燃料的内燃机,是将化学能转变成机械能的一种装置。在发电机组中起到带动发电机运转的作用。交流发电机是将机械能转变成电能的装置。
发电机组的配电方案

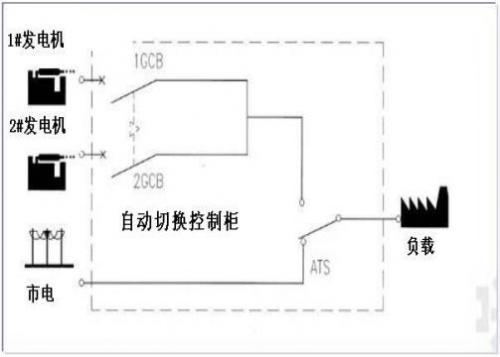

市电与发电机组自动切换的方案
如图所示当市电中断，自动控制柜延时3秒钟起动机组，机组起动成功后，ATS自动投向机组侧，给负载供电。
当市电恢复，自动控制柜关闭机组，ATS自投向市电侧，恢复市电供电。自动控制柜具有自动保护的功能，当发生以下情况会自动报警或关闭机组：
机组三次起动失败，低油压，高水温，过电压，欠电压，过载，短路，超速。

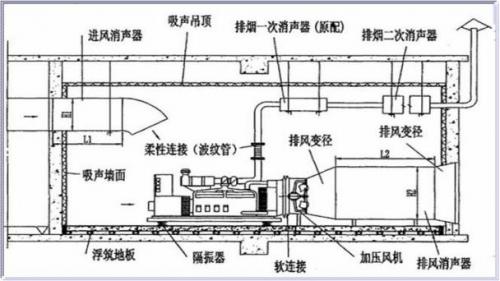

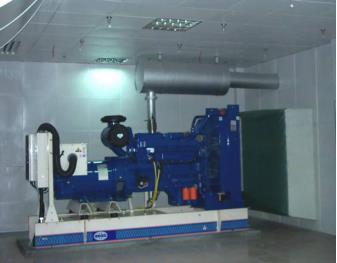

柴油发电机房的布置
UPS和EPS系统

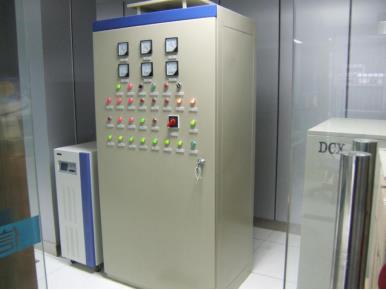

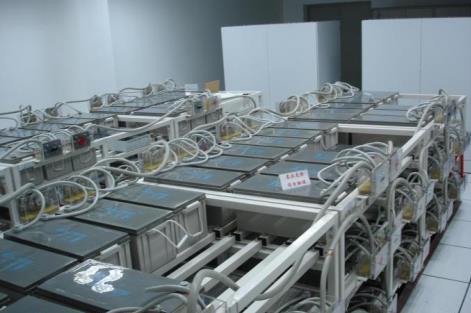

UPS全称为“不间断电源系统”，主要由主机、蓄电池及电池柜等组成。

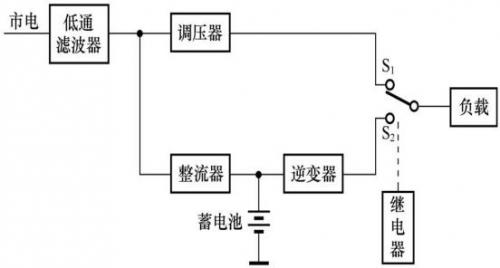

UPS工作原理如图所示：当市电正常时，UPS将市电稳压后供给负载，此时的UPS就是一台交流稳压器，同时向电池组充电，切换开关处于市电侧、；当市电中断时，继电器动作，切换开关自动投入到逆变侧，电池组的电能通过逆变器向负载供应交流电。UPS主要为计算机等电子设备提供不间断的电力供应。
EPS全称为紧急电力供给，是一种允许短时电源中断的应急电源装置，主要作为高层建筑中的应急照明、消防设施以及特别重要负荷的备用电源。
EPS和UPS主要区别：
1、EPS主要解决市电故障时的应急供电问题，适用于各种设备； UPS主要是为计算机等电子设备提供用电保障。
2、UPS供电切换时间很短，一般为0～10ms，感觉不到断电； EPS切换时间相对较长，一般为0.1～5s。
