故障现象：一辆2014款路虎揽胜， 3.0T发动机，行驶里程65 715km，客户到店反映该车手刹灯亮，手刹无法使用。
故障诊断与排除：连接诊断电脑，驻车制动模块报“开关一般电气故障”，可能造成这个故障的原因有：①开关损坏；②手刹模块损坏；③线路故障。使用电脑激活，手刹有反应，电机有动作；测量手刹，插头电源有电，搭铁正常，于是怀疑手刹开关损坏，更换手刹开关，故障依旧。

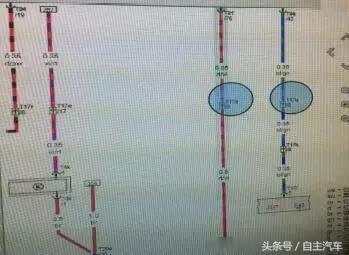

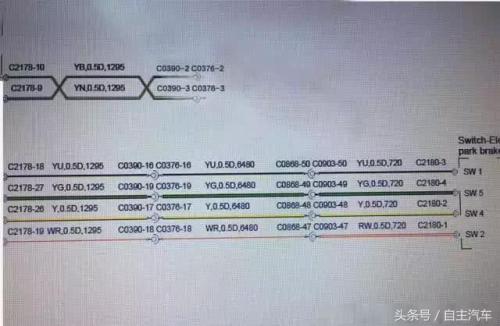

重新整理维修思路，手刹开关共有6根线，电源线2根，搭铁线2根，信号线2根。测量时由于看到信号线没有被动过的痕迹，所以没有测量。此时想到会不会是这2根信号线有问题呢？重新检查手刹模块和其他4根线都正常，且为实电，而2根信号线没有电，查看电路图(图1)。这4根线中，1、3是电源线，2、4是信号线，重点检查2、4号插针，找到一根长线测量通断，将手刹开关和模块相应插针连接，测得4号插针不通，为了进一步检测，用长线将手刹插头4号插针与手刹模块27号插针短接，插上插头，删除故障码，故障现象消失，手刹功能正常了。问题找到了，此车故障就是由这条线断路引起的，为了查找线是从哪里断的，用分段测量的方法，将车壳和底盘的大插头拔下，测量27号插针和大插头19号是通的，再将左后门迎宾板拆下，找到该颜色的线，线路是通的，此时只剩马鞍下的线束了，拆下马鞍看到的景象如图2所示。马鞍下的线束中有一根线断了，正是手刹开关的4号针脚，还有一个老鼠做的窝，里边都是花生皮。问题找到了，维修该线束故障排除。为了寻找老鼠从哪进去的，将空调滤芯拆下，同样看到很多花生皮，此时也找到了问题的根源。
