空调系统零部件在车上的布局
发动机驱动的制冷剂压缩机从蒸发器吸入液态制冷剂并压缩（下图）。制冷剂温度升高至某一温度区间，在高压下传至冷凝器。此处，热量被强制通过冷却翼的空气带出制冷剂。因为此热量损耗，制冷剂液化并脱离冷凝器。之后制冷剂在高压下传至制冷剂干燥机。这作为存储媒介，过滤出制冷剂中的所有湿气。

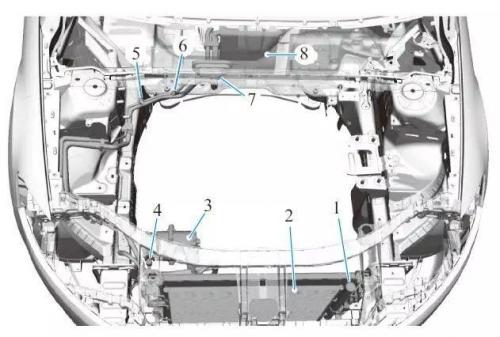

空调系统零部件布局
1—制冷剂干燥机；2—冷凝器；3—空调压缩机；
4—高压充液接头；5—空调压力转换器传感器；
6—低压充液接头；7—膨胀阀；8—蒸发器
作为蒸发器中压力及温度的一项功能，膨胀阀控制注入蒸发器的制冷剂量。液态制冷剂在蒸发器中被蒸发。这使从空气中引出的热量进入车辆。这样空气冷却下来，其所包含的湿气在蒸发器芯处放出。
在低压下从蒸发器出来的气态制冷剂从其被制冷剂压缩机吸入处进入上端开口处的膨胀阀。
空调压力转换器传感器将一个模拟信号传送至动力控制模块评估不同的输入信号后，动力控制模块将一个控制信号发送至可接合和分开压缩机离合器的空调离合器继电器。动力控制模块输入送风机电动机开关通过蒸发器温度传感器（手动空调）、空调模块（自动空调）、空调压力转化器传感器及动力控制模块产生的信号
压缩机的拆装
1．拆卸步骤/流程
注意：为防止杂质和空气中的水分凝结在零件上进入系统内部，应尽快重新密封所拆卸的零件。
①操作空调制冷剂的回收程序。
②断开蓄电池负极线电缆。
③拆卸驱动皮带。
④拆卸压缩机上高、低压空调管接头。
⑤断开压缩机线束连接器。
⑥拆卸压缩机固定螺栓，取下压缩机

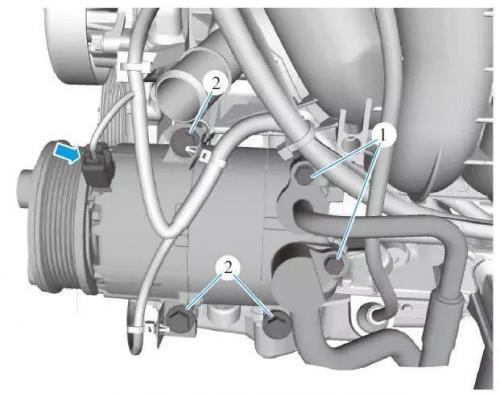

拆卸压缩机
1—高、低压空调管接头；2—空调压缩机固定螺栓
2.安装压缩机
①安装压缩机固定螺杆。安装并紧固压缩机固定螺栓。
②连接压缩机线束连接器。
③安装压缩机上高、低压空调管接头。
④安装驱动皮带。
⑤连接蓄电池负极线电缆。
⑥操作空调制冷剂的加注程序。
膨胀阀的拆装
蒸膨胀阀与蒸发器相连，安装于蒸发器的一端，位于蒸发器进口，膨胀阀的一侧连接着空调压缩机的进、排气管，一侧连接着蒸发器的进、排气管，在液体管路内对高压液体制冷剂形成限制，使制冷剂流向蒸发器时成为低压液体。
1．拆卸膨胀阀
①回收空调制冷剂。

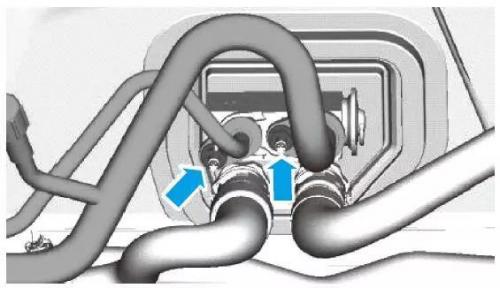

②拆卸膨胀阀与蒸发器接口的空调管，如下图所示，细管为高压管，粗管为低压管。▼

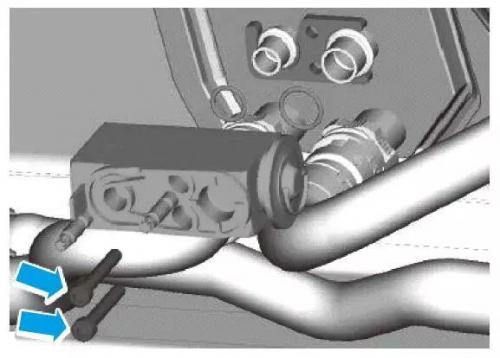

③拆卸热膨胀阀至蒸发器的紧固螺栓▼
④将热膨胀阀从蒸发器芯上拆下。
⑤报废O形密封圈。
2.安装膨胀阀
①更换新的O形密封圈，并将其安装到蒸发器芯管上。
②安装热膨胀阀到蒸发器芯上。
③安装热膨胀阀至蒸发器芯的紧固螺栓，并将其紧固至4～6N*m。
④安装膨胀阀与蒸发器接口的空调管。
