申请技术：SW220永磁同步电机
参选领域：智能驾驶
创新点及优势
技术描述：

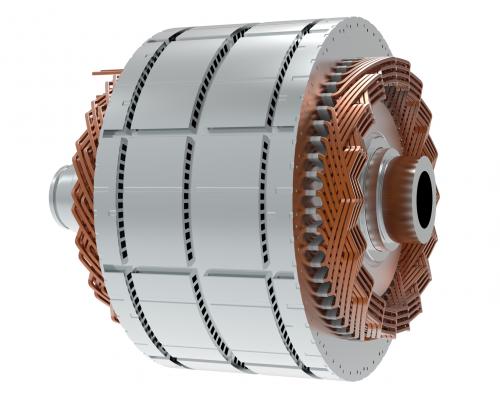

SW220是一款应用在电动车驱动系统中的永磁同步电机。其定子的外径为230毫米，紧凑而便于安装。其可在工作电压范围为484V至924V的条件下运行。峰值功率高达280kW，这意味着它可以在需要大动力的工况中表现出色。它的峰值扭矩为454Nm，提供了强大的扭矩输出。它采用向心式油冷冷却方式，确保电机在高负载条件下保持稳定的工作温度。它通过辅助槽和转子磁路的优化实现了出色的噪声、振动及舒适度的表现。CLTC综合效率达到92.1%。
独特优势：
1,采用新型向心式自喷淋油路，提高了电机定子的换热效率，显著降低电机的温升，提高电机的过载能力，持续功率提升20%，省去了档油环等部件。
2，采用多层连续波绕组设计，端部尺寸相比Hpin降低了10mm，没有焊接点，绝缘更加可靠。
应用场景：
电动车电驱动系统
未来前景：
可以应用于转速要求在20000转以上，功率要求在250kW以上的电动车驱动系统中。
