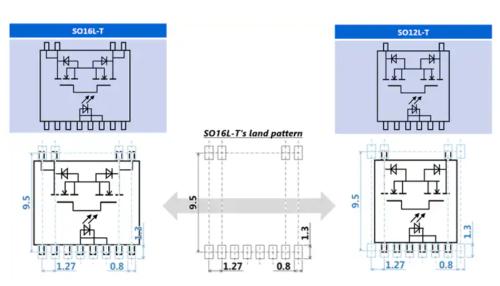

图片来源：东芝电动汽车普及的关键挑战包括缩短充电时间和提高续航里程。解决这些问题需要电池系统高效运行。这由电池管理系统（BMS）实现，该系统监控电池的充电状态，以实现高效的系统运行，并监控电池与车身之间的隔离，以确保高压电池的安全使用。BMS中使用了电隔离的光继电器来处理高压。东芝的新产品是一款输出耐压为1500V（最低）的高压光继电器，是东芝TLX9160T光继电器的微型版本。TLX9160T内置MOSFET芯片的微型化使其能够集成到SO12L-T封装中，该封装的贴装面积比TLX9160T的SO16L-T封装缩小约25%。尺寸的缩小也有助于BMS的小型化和成本的降低。其引脚间距和引脚布局与SO16L-T相同（图1），因此可以使用相同的电路板图案设计。
这款新型光继电器使用的树脂的相对漏电起痕指数（CTI）超过600，属于IEC 60664-1国际标准的材料组I。引脚配置确保检测器侧的爬电距离大于5mm（图2）。这符合IEC 60664-1标准，并支持1000V的工作电压。
- 汽车设备：BMS（电池电压监控、机械继电器粘连检测、接地故障检测等）
- 替代机械继电器
- 小封装：SO12L-T（7.76×10.0×2.45（mm）（典型值））
- 输出耐压：VOFF=1500V（最小值）
- 常开（1-Form-A）器件
- 雪崩电流额定值：IAV=0.6mA
- 高隔离电压：5000Vrms（最小值）
- 符合AEC-Q101标准
- 符合IEC 60664-1国际标准
