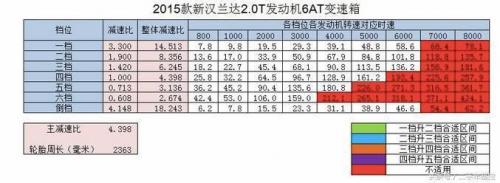

一张关于新款汉兰达的车速图
看着非常专业
它问我这张图是怎么绘制出来的
这个问题其实很有意思
我们今天就来说说这张图如何绘制
只要你把这些数据都找出来，其实你也可以
想要绘制这样一个车速图
你需要找到以下的数据
1、变速箱各档位传动比2、差速器的传动比3、轮胎型号
只要找到这三个数据，你就可以绘制了
这张个数据里差速器的传动比是比较困难的
一般很难找到这个数据

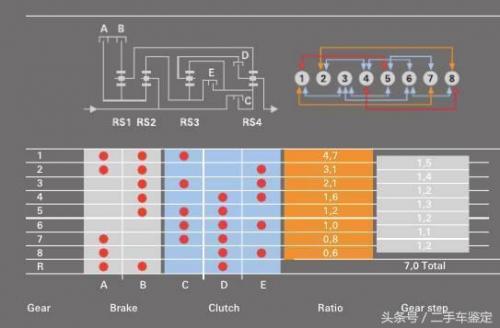

本来想以宝马的8AT为例
可以没有找到差速器传动比
最终只能放弃
那我们就以高尔夫1.4T 7DSG为例

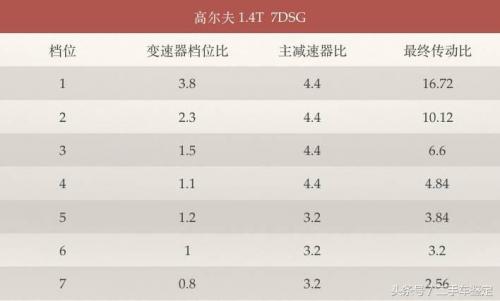

在这个图标上我们可以看出有7个前进档
1、2、3、4、5档为减速档
6档为直接档
7档为超速档
从图标上我们可以看出变速器档位的传动比ig、主减速器比i0
it=ig x i0
it是最终传动比等于变速器传动比乘以主减速器传动比

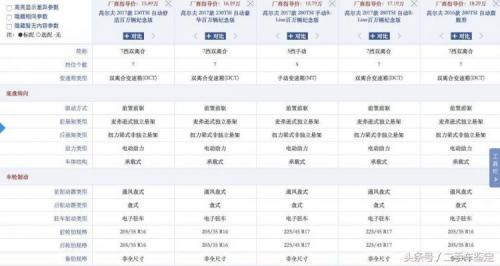

从汽车之家的车型配置中可以找到该车的轮胎型号
轮胎型号为205/55R16
这里需要注意的是16是轮胎的半径，但是单位是英寸
注意：不要把轮胎的半径当成车轮半径
1英寸=0.0254米
车轮直径=205x55%x2 16x25.4=631.9毫米
车轮半径r=315.95毫米=0.32米
这个时候你只需要知道车速跟它们之间的关系即可
ua=0.377rn/ig.i0
这个公式如果你学过汽车理论，你应该记得
所有的数据都清楚了，你可以直接计算了
我们计算一个n=1000r/min，1档的车速是多少
ua=0.377x1000x0.32/3.8x4.4=7.2（km/h）
依此类推

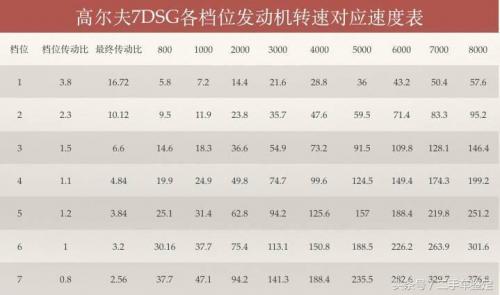

即可得到下表
