一、多联机冷媒系统冷媒追加公式及标准
铜管管径mm | R410A追加量kg/m | R22追加量kg/m |
Φ6.35 | 0.023 | 0.035 |
Φ9.53 | 0.060 | 0.065 |
Φ12.7 | 0.120 | 0.115 |
Φ15.9 | 0.180 | 0.190 |
Φ19.1 | 0.270 | 0.290 |
Φ22.2 | 0.380 | 0.380 |
Φ25.4 | 0.520 | 0.580 |
Φ28.6 | 0.680 | 0.760 |

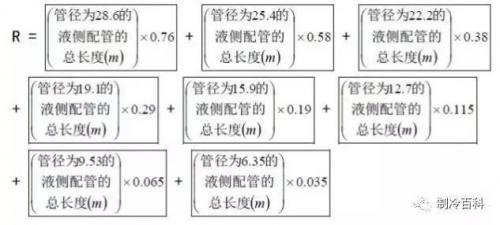

R22系统

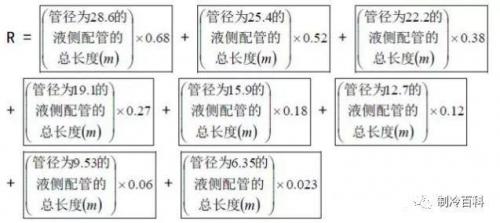

R410A系统
追加制冷剂量R(kg)
二、R22冷媒追加
1、依据室内机、室外机连接液侧配管的管径和长度，计算冷媒的追加量，追加冷媒为R22。冷媒配管在5m以内，不需在追加冷媒。
2、冷媒追加量的计算(单程管长L≥5m)
液侧配管直径 | Lm管长相当的冷媒追加量 | |
Φ19.1 | 室外机节流 | 0.145kg/m×L |
室内机节流 | 0.290kg/m×(L-5) | |
Φ15.9 | 室外机节流 | 0.095kg/m×L |
室内机节流 | 0.190kg/m×(L-5) | |
Φ12.7 | 室外机节流 | 0.060kg/m×L |
室内机节流 | 0.115kg/m×(L-5) | |
Φ9.5 | 室外机节流 | 0.030kg/m×L |
室内机节流 | 0.065kg/m×(L-5) | |
Φ6.4 | 室外机节流 | 0.015kg/m×L |
室内机节流 | 0.030kg/m×(L-5) | |
注：L---液管长度(m)
3、追加量应写在室外机铭牌上。
4、制冷剂的追加量必须用电子称等测量。
