一辆行驶里程约9万km，车型为F07，搭载N55发动机的2010年宝马535i GT轿车。用户反映：该车有时启动机不运转，无法启动。而且每次出现故障时，驻车制动故障报警灯总是点亮。

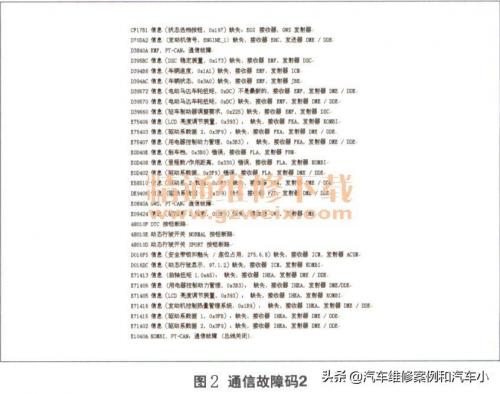

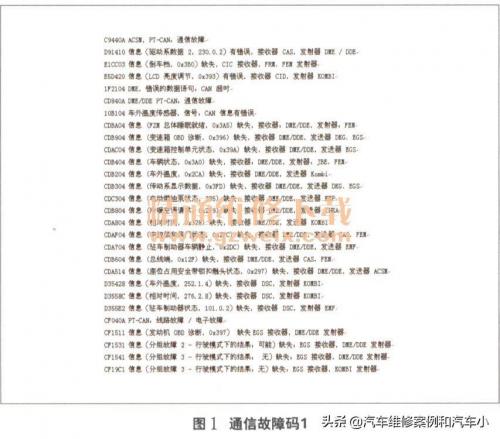

检查分析：维修人员试车，发现故障现象难以重现。检测中发现动力系统局域网中有大量通信故障（图1、2）。根据故障码的特点分析，故障出现时，数据发送点和接收点是不确定的，这说明数据的电信号在传输过程中遭到了破坏。这种情况是比较典型的总线故障，根据以往的经验，这多是因为总线存在线路问题。
查阅资料得知，宝马5系GT车型动力系统局域网总线PT CAN的节点分别有以下几个：变速器插接器内部；控制单元内；右侧B柱下部靠近低音扬声器处；车身中央过道前部右侧；仪表台和空调控制单元后部。
发动机怠速运转时，用示波器观察动力系统局域网的总线信号波形，此时正常。用力晃动数据总线在上述节点部位的线束和有可能经过的其他线束，同时密切观察信号波形。经过大量的尝试，终于在变速器插接器附近的线束上发现了问题。随着线束的晃动，数据总线的波形出现了异常。

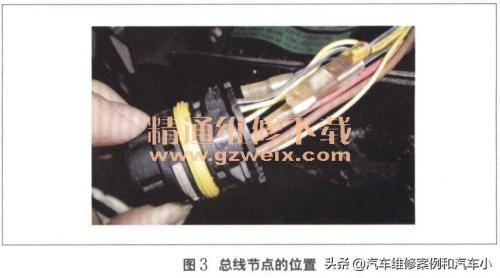

脱开插接器外壳，找到数据总线的节点（图3），用手按压节点，发现波形变化对此非常敏感，说明问题就出在这里。
故障排除：将节点处的导线焊接，试车确认故障彻底排除。
