今天，小编我给大家带来了水温传感器的相关电路知识内容。用心看完，收获满满~
先简单介绍一下水温传感器的基础知识内容。
一、水温传感器的作用
1、测量冷却液温度，用于冷起动、控制风扇、目标怠速计算等。
2、用来检测冷却液温度的高低，并作为燃油喷射的修正信号。
3、给水温表提供水温信号，方便实时的了解发动水温状况。
二、分类

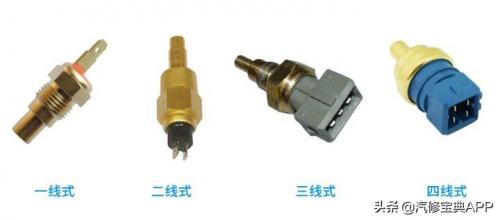

按线数分为一线式、两线式、三线式、四线式水温传感器。
PS：一线式水温传感器，是连接水温表的，两线式连接仪表或给电脑供电，三线与四线式水水温传感器，则是将两个传感器（给水温表与给电脑提供信号）集成到了一起。
三、安装位置

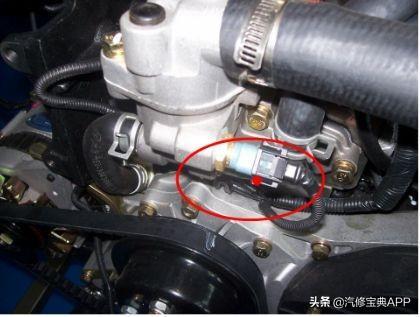

安装在冷却水道上面，主要在缸盖、缸体、节温器附近
四、结构组成

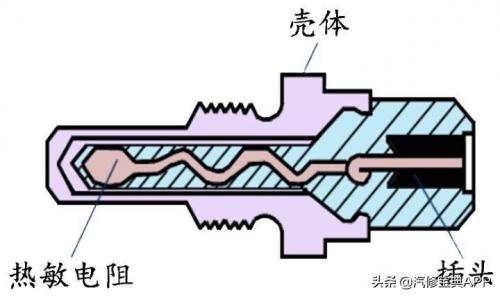

冷却液温度传感器主要由热敏电阻（负温度系数）、壳体、插头等组成。
PS：负温度系数热敏电阻的特性为温度越高，阻值越低；温度越低，阻值越高。
五、工作原理
水温传感器，依据热敏电阻的特性，其阻值随温度的变化而变化，信号电压也随之发生变化，ECU再根据当前的水温信号控制喷油量等。
六、相关电路
单选
1、水温传感器到仪表

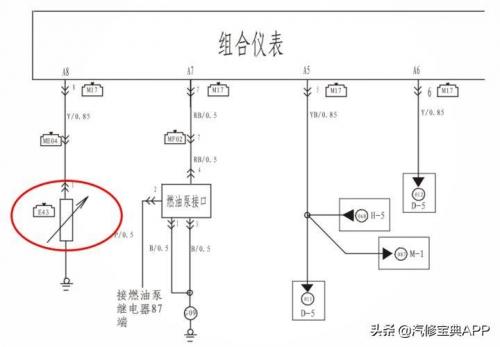

这个电路相对比较简单，水温传感器一端接仪表上的水温表，另一端直接外壳搭铁（一线式）或者通过线束到搭铁点进行搭铁（两线式）。
2、水温传感器到电脑

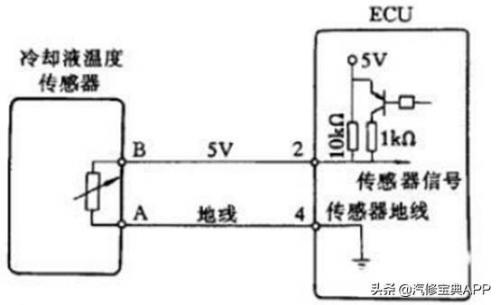

给到电脑的水温传感器为两根线，一根搭铁，一根是传感器信号线。
我们再看一下实车电路图

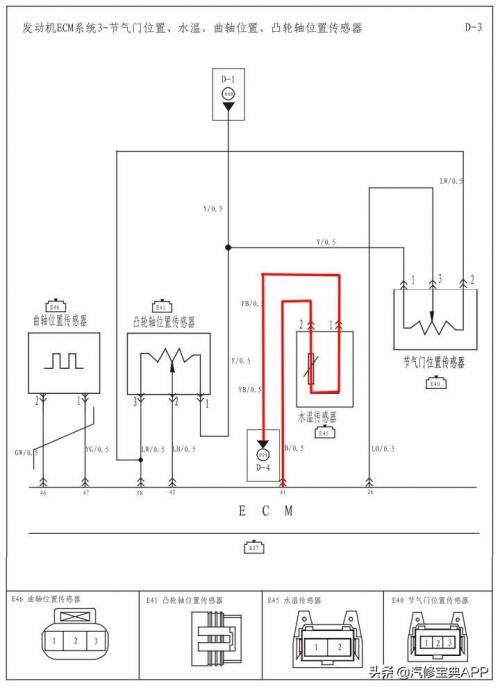

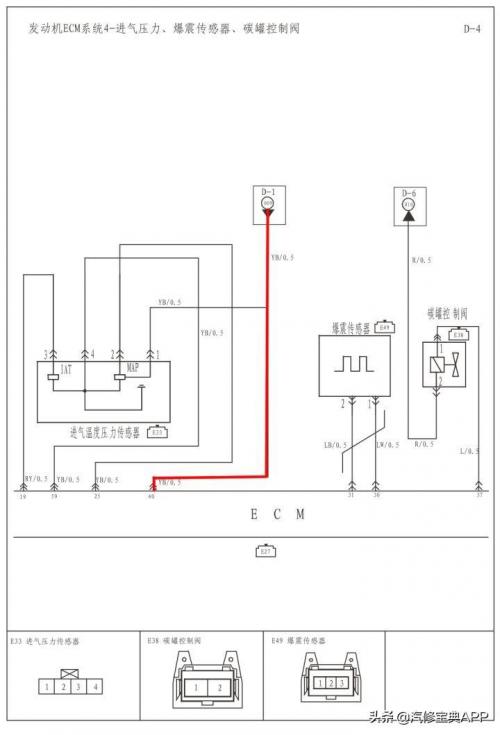

从这一幅图中，我们可以看到，它的一端与电脑相连，另一端是与D-4页面的009号点处相连。我们接着往下看
我们在D-4页面中找到009号点，可以看到，它是与电脑的40号脚相连。
（PS：在看某个系统，或某个部件的相关电路时，可先忽略其余的不相关电路）
电路图连接，我们知道以后，接下来我们再看看水温传感器坏了会有什么影响，该如何维修。
七、维修检查
1、水温传感器坏了的影响
A、水温表不准或不工作
B、冷起动困难
C、混合气过浓
D、怠速过高
E、风扇不转或常转
2、水温传感器的常见故障
A、传感器内部短路或断路
B、传感器线束故障
C、传感器插头氧化、松动
3、水温传感器的检测方法
A、电阻检查

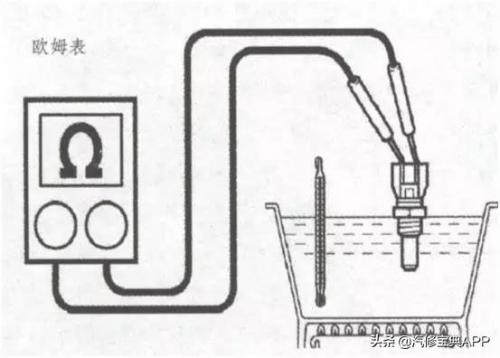

水温传感器的电阻通常在275Ω~6500Ω之间，我们在测量的时候，一般会测量几个不同温度下的电阻值，看其是否符合负温度系数热敏电阻的特性，以及是否是断路状态。来判断其是否存在故障
B、电压检查
测量电压时，分为拔下传感器插头看插头信号线与搭铁线之间的电压，与插回插头，看不同水温下传感器信号线与搭铁线之间的电压。观看电压值是否会变化，来判断水温传感器是否存在故障。
C、数据流检查

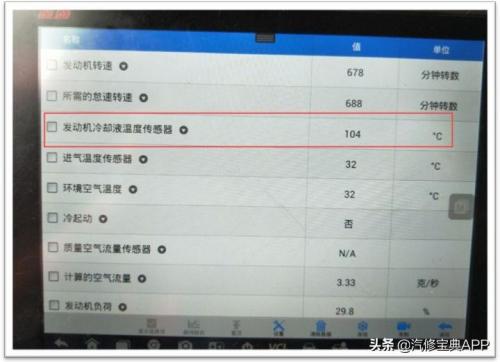

我们通过数据流进行检查时，一般看数据流显示的，也就是水温传感器给到电脑的水温数值是否符合实际情况，水温是否会随着车时间发生变化，也可与水温表进行对比，看数据是否一致等。
