联合电子致力于先进技术开发，为客户提供高性能、高性价比的产品。从早期集中式绕组的圆线电机，到率先应用I-PIN的扁线电机，联合电子一直深耕于电驱产品的技术创新。
为了满足客户对更紧凑布置空间的要求，以及对更高效率、更高功率密度的需求，联合电子又将I-PIN绕组升级为X-PIN绕组，并于2023年6月在国内首次实现X-PIN技术的成功落地和批产应用。
截至2024年10月，联合电子的X-PIN电机累计出货量突破10万套，达到12万套。

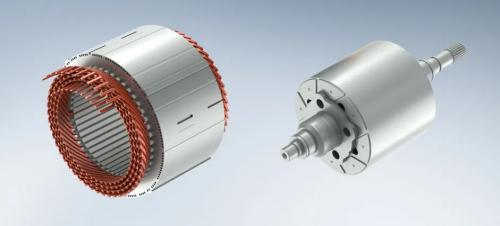

联合电子的X-PIN绕组技术，在工艺上继承了I-PIN电机单槽插入、换型简便、工装兼容性高等工艺优点，同时克服了绕组扭转一致性差、焊接夹紧难、裸铜散热路径短、可焊接面积小等工艺难题。该电机功率范围为80-450Kw，采用更薄的硅钢片和油冷设计，效率高达98%。
从提出X-PIN概念开始，联合电子研发团队和工艺团队就一起持续进行方案优化和工艺创新，大大缩短产品开发周期。以应用于DHT混动箱的SMG220平台X-PIN电机为例，X-PIN技术可以帮助客户实现最小的电机体积和最高的电机功率密度，同时节约壳体等整箱零件成本。此项目开发周期仅为1年时间，团队从一开始就采用敏捷方法和同步工程，设计、验证和制造工作协同进行，产品批量即满产供货，助力于客户快速占领市场。SMG220平台X-PIN绕组电机，实现了双端绕组端部高度低至仅56mm、槽满率高达74%，用铜量比同类产品降低5.7%等技术亮点。
凭借X-PIN绕组技术和先进的电磁设计能力，目前产品系列覆盖180、210、220等直径平台。为满足客户需求，目前联合电子已投建多条X-PIN产线，持续为客户带来高质量和高性价比的产品。
