一、显示屏同步难点及解决方案
在智能座舱显示屏系统方案中，图像与灯亮的同步是一大难点。以60帧图像为例，两帧之间仅间隔16毫秒，灯需在这段时间内亮起，否则会出现图像与亮灯不匹配的情况，如显示内容切换时，不该亮的灯亮起或亮灯位置错误。为解决这一问题，可使用FPGA计算亮灯位置，并使其与驱动灯的芯片同时启动，利用FPGA调节延时，确保图像与亮灯的同步。
二、显示屏关键参数解析
（一）分辨率、色深与色域

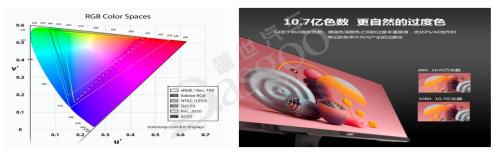

显示屏的关键参数包括分辨率、色深、色域等。分辨率方面，车载显示屏的PPI（每英寸像素数）一般在100以上，如1920×720分辨率的屏幕，PPI约为166.7，虽超过人肉眼分辨能力，但测评时仍可能因像素锯齿问题受到关注。色深以二进制次方表示颜色数量，8位色深意味着红色、绿色、蓝色各有256种变化，组合出约1670万种颜色；10位色深则颜色更逼真，但需要显示器和图片处理器支持。色域表示颜色的范围，色域越丰富，显示效果越佳，如NTSC色域标准，通过RGB三个颜色形成的三角形面积衡量，大于100%表示色域更宽广。
（二）色温与色坐标

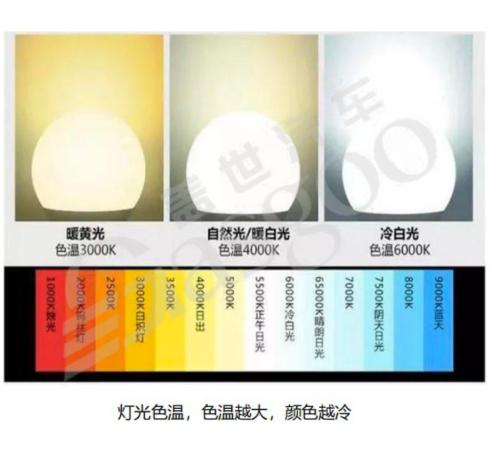

色温用于表示光的颜色冷暖，数值越低越暖黄，越高越冷白。在电子行业，常用色坐标精准定位颜色。白色光可通过色坐标（X、Y值）确定，不同的白，如冷白、暖白，对应不同的色坐标。在与背光厂家沟通时，需提供准确的色坐标参数，以确保灯珠颜色符合要求。
（三）亮度及相关问题
显示屏亮度受灯珠影响最大，灯珠亮度决定显示屏的基础亮度，其他组件如透光片、导光板等起辅助作用。提高亮度可通过增加灯珠亮度或优化相关光学组件，但灯珠越亮，功耗越大、发热越严重。此外，亮度均匀性也是重要指标，由于背光原理及组件特性，显示屏亮度会存在不均匀的情况，行业一般要求亮度均匀性达到80% - 85%。LED灯珠寿命通常以衰减50%或80%时的工作时长衡量，如3万小时衰减50%、1万小时衰减80% ，且这是在25℃条件下的标准。
（四）可视角度、响应时间与伽马参数
可视角度方面，目前多数IPS屏可视角度可达80度以上，已不是主要关注点。响应时间在低温下对液晶屏影响较大，如-30℃时响应时间可达600毫秒，会出现拖影现象，影响显示效果。伽马参数用于解决人眼感知与物理测量的差异问题。人眼在低照度下对亮度的感知更丰富，若按物理量采样会导致信息丢失，因此显示屏采用伽马曲线采样，再通过反向伽马曲线还原。微软和惠普确定的伽马系数为2.2，苹果则采用1.8，因国际标准为2.2，目前多数设备采用该数值，同时驱动IC中的伽马参数可动态补偿，以应对膜片一致性差异带来的色差问题。
三、显示屏失效案例分析
显示屏常见的失效案例有永久性花屏和游戏雪花屏。永久性花屏大多是由于排线或绑定IC（玻璃IC）出现问题，如排线划伤、IC进水等，导致信号接触不良，出现花屏闪烁现象；黑屏则可能是背光损坏或信号问题。若遇到此类问题，通常建议更换显示屏。
四、触摸技术原理及应用
（一）电阻屏与电容屏对比
触摸技术经历了从电阻屏到电容屏的发展。电阻屏需用指甲或专用笔触摸，曾应用于ATM机等设备，但因其感应效果受盖板厚度影响，目前大多已被电容屏取代。电容屏通过人体感应实现触摸操作，具有更高的灵敏度和更好的触摸体验。
（二）电容屏原理及分类
电容屏分为自电容和互电容。自电容常见于冰箱、洗衣机等家电的触摸控制板，它仅关注触摸点与地之间的电容量变化，当人手触摸时，电容量改变，通过差分运放放大信号，产生高低电平变化，价格较为便宜。互电容则具有XY通道，通过X通道发送信号，依次扫描Y通道交叉点的信号来确定触摸位置，但这种方式可能产生鬼点，影响多点触摸效果。为避免鬼点，可采用X通道发送信号时，所有Y通道同时接收的方式。
（三）触摸技术在车载场景的应用
在车载场景中，部分车型的触摸芯片支持自电容和互电容模式切换。例如，在手套模式下，可将触摸模式切换为自电容，提高灵敏度，方便戴手套操作，但此时仅支持单点触摸或滑动操作，无法实现多点触摸。此外，车载显示屏的触摸传感器间距一般要求在3 - 5毫米，以适应大拇指触摸操作，同时保证触摸的准确性和操作的细腻度。而手机触摸传感器间距要求小于3毫米，这是因为手机操作更为精细。
