2021年6月7日，博世位于德累斯顿的新晶圆厂正式落成，该工厂成为博世有史以来总额最大的单笔投资，已经投入约10亿欧元。

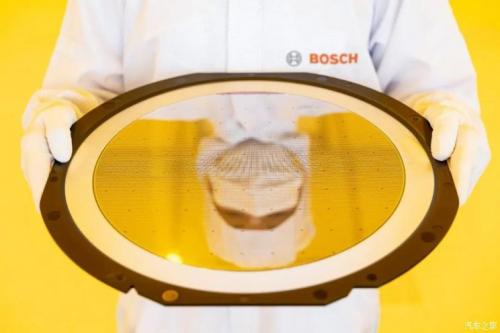

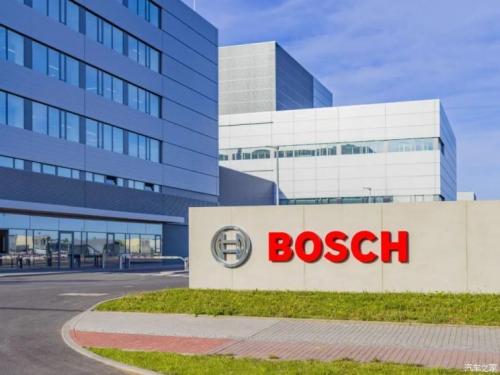

『博世德累斯顿晶圆厂』
博世德累斯顿晶圆厂生产的正式启动，比原计划提前了6个月。目前，新工厂生产的半导体将被应用于博世电动工具；车用芯片的生产将于9月启动，将比原计划提前3个月。德意志联邦共和国总理默克尔、欧盟委员会副主席Margrethe Vestager和萨克森州州长Michael Kretschmer现场见证了新工厂的落成仪式。
博世德累斯顿晶圆厂实现了互联化、数据驱动和自动优化，将助力欧洲半导体产业的发展。博世集团董事会主席沃尔克马尔・邓纳尔博士表示，于博世而言，半导体是一项核心技术，自主研发和生产半导体具有重要战略意义。
新工厂还借助人工智能技术，应用智能眼镜和AR（增强现实技术），让机器能够实现远程维护。同时，该工厂实现了“数字孪生”，即在虚拟世界有同样的另外一个工厂，就连工厂施工数据都以数字化形式记录下来，并通过3D（三维）模型实现可视化。博世全球的专家都可以通过这个技术，模拟流程优化计划并进行相应升级改造工作，无需干预正在进行的工厂操作。
据悉，博世德累斯顿晶圆厂位于萨克森州首府，建筑面积达72000平方米，已有250名员工在工厂内工作。未来雇佣员工人数将达700人左右。

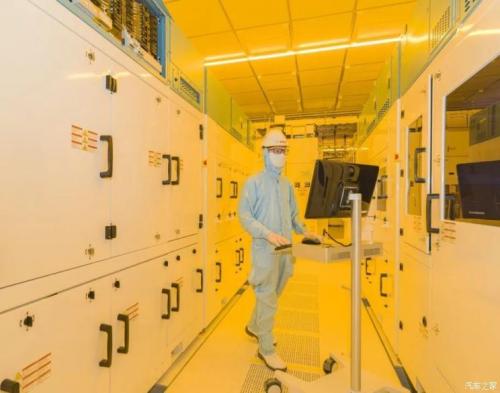

『博世德累斯顿晶圆厂无尘车间』
编辑总结：
早在2017年，博世就决定了新晶圆厂的投资计划，此后一直积极推进，当然该工厂的建设进度也受到疫情的影响。目前来看，新工厂得以提前投产，智能化、数字化技术的应用是关键推动因素。德累斯顿晶圆厂主要投产300mm晶圆，大部分产能将应用于博世汽车产品当中，这对缓解芯片短缺有很大作用。
