聚焦高性能模拟与数模混合产品的供应商思瑞浦3PEAK（股票代码：688536）重磅推出全新一代汽车级CAN收发器TPT1445Q系列产品，全国产供应链，12V/24V平台设计，支持特定帧唤醒功能。产品符合ISO 11898-2:2024规范要求，IEC61000-4-2接触放电ESD能力达到±6kV，已通过德国C&S一致性测试。TPT1445Q系列产品可广泛应用于整车CAN网络，包括车身电子设备、动力系统、车载信息娱乐/仪表板、ADAS/安全等汽车终端产品中。

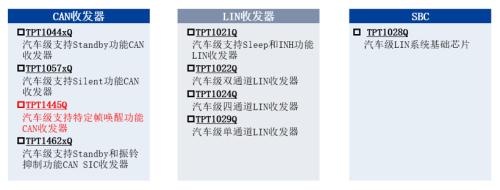

随着TPT1445Q的量产，思瑞浦全系CAN & LIN收发器产品均已实现全国产供应链量产，产品矩阵呈现如下表，全面助力汽车设计国产化率提升,保证供应链安全。
01TPT1445Q产品优势
VIO电平支持1.7V~5.5V工作范围

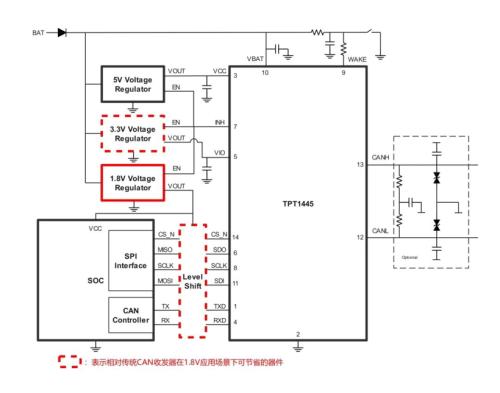

TPT1445Q的VIO工作范围为1.7V~5.5V，可以更好的兼容更低的通讯接口电平。下图是面向1.8V通讯电平的方案对比。TPT1445Q因为VIO电平可以支持1.7V~5.5V。相比于市面上传统CAN收发器只支持5V和3.3V的CAN收发器可以省掉外围的电平转换芯片和额外的LDO电源轨，整体方案更加简洁并节省了系统成本，这一点对于目前最新使用1.8V SOC系统的车载应用具有较强竞争力。
EMC性能升级

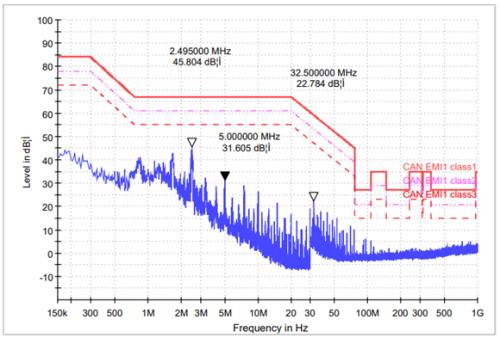

TPT1445Q具有优异的电磁兼容特性，即使在极恶劣的电磁环境中，TPT1445Q具有强劲的抗干扰能力，为汽车安全通讯奠定坚实的基础；TPT1445Q采用思瑞浦自主设计对称性调节模块专利技术，用于调节第一输出驱动级和第二输出驱动级的对称性；借助于该对称性调节模块，确保差分输出级的对称性，优化芯片的EMI性能同时也极大提高了芯片的抗干扰能力，依照IEC62228-3标准进行传导发射的EME测试，5Mbps速率下TPT1445Q的CE表现如下：
完全兼容且性能升级
TPT1445Q的内部寄存器在设计上与TPT1145保持完全一致，可实现软硬件完全兼容，客户可在不同产品间直接替换升级，无需额外开发资源。
02TPT1445Q产品特性
•支持CAN FD：TPT1445Q支持高达8 Mbps的数据速率
•符合ISO11898-2:2024规范，支持局部网络唤醒(Partial networking, PN)
•宽电压范围：5V电源供电，I/O电压范围支持1.7V至5.5V，兼容多种MCU接口
•低功耗设计：支持超低功耗睡眠模式，具有INH输出，同时支持本地唤醒和远程唤醒
•总线故障保护：45V
•总线引脚保护：6 kV IEC61000-4-2接触放电
•AEC-Q100认证：符合汽车应用的AEC-Q100 Grade 1标准
03TPT1445Q典型应用
TPT1445Q系列支持CAN网络中的特定帧唤醒功能，这是一项专为汽车应用设计的高级功能。这项功能允许设备在接收到特定的唤醒帧时从低功耗睡眠模式中唤醒，从而显著降低功耗并提高网络效率。这对于需要在车辆停止或低活动状态下保持低功耗的汽车网络尤为重要。

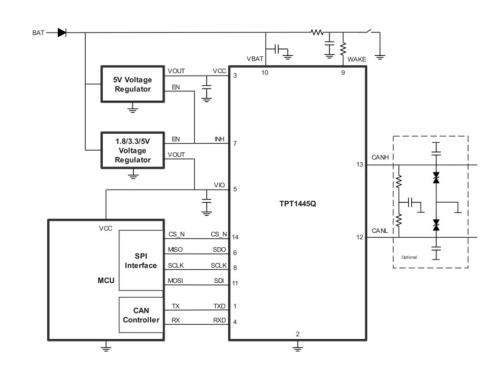

CAN最新的国际标准标准ISO11898-2:2024中局域网络唤醒(Partial Networking, PN)的出现解决了这个问题，它允许在进行CAN总线通信时，进入睡眠状态(Sleep mode)的节点仅在收到特定的CAN唤醒帧时唤醒，其余不需要唤醒的节点维持低功耗状态。同时通过TPT1445xQ的INH管脚可以控制外部的供电，在睡眠状态下关闭外部LDO或PMIC，整个节点进入最低功耗状态。典型应用图如下

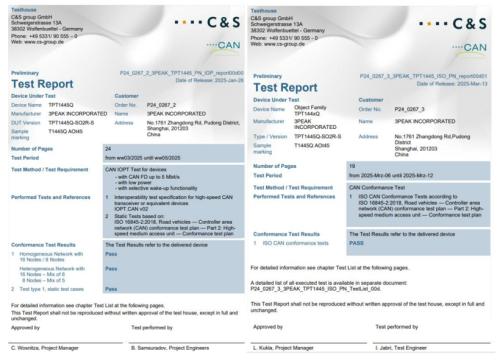

TPT1445Q已经通过德国C&S实验室提供的符合ISO11898-2:2024的物理层以及组网测试报告和选择性唤醒测试报告。通过该测试意味着TPT1445Q已经完全符合国际标准，软硬件完全兼容TPT1145支持各种场景的休眠唤醒功能，并可以在复杂组网的各种条件下与其他符合国际标准并通过认证的产品稳定通信。
TPT1445Q产品现已量产，可提供样品及评估板。
