迈腾B8L全自动空调空气分配模式调节时异响维修
故障描述：
1、空调吹风模式调节时，仪表出现异响；
2、使用诊断仪读取08-空调/暖风电子装置故障码，无故障码存储；
故障确认：
通过如下方法确认故障：

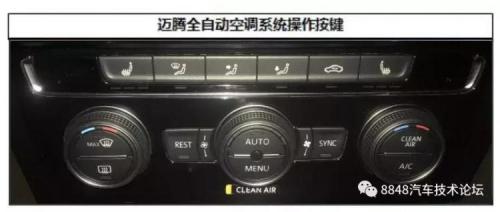

1）空调处于1档送风状态；
2）调节模式FACE或FOOT模式按钮；

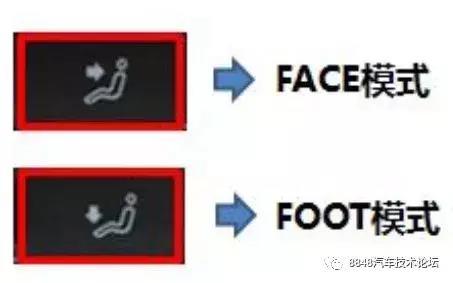

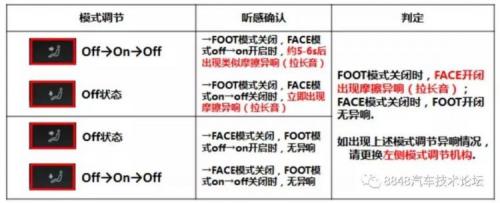

3）根据下表判断：若FOOT模式关闭时， FACE开闭出现摩擦异响（拉长音）； FACE模式关闭时， FOOT开闭无异响，则更换左侧模式调节机构。
故障原因：

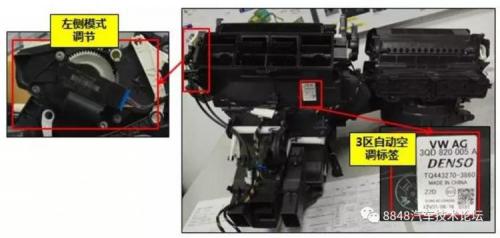

全自动空调左侧模式调节机构总成由于连杆部件配合问题，导致吹风模式调节时产生摩擦异响（拉长音）。
维修方法
1.按照维修手册《暖风、空调系统-87-空调装置-伺服电机-拆卸和安装气流分配风门伺服电机
V428》，拆卸气流分配风门伺服电机V428；

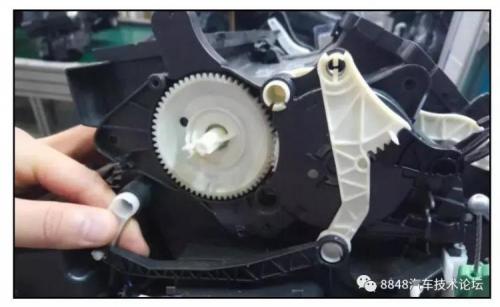

2.按照如下方法拆卸左侧调节机构：

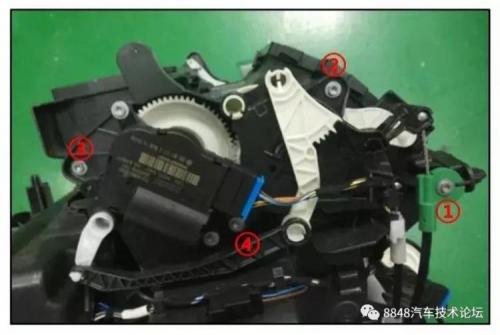

1）拆卸螺钉：将①~④位置螺钉逆时针依次拆卸；
2）拆卸绿色拉引线：向上按压引线使其与开口平齐，然后向外拔出引线；

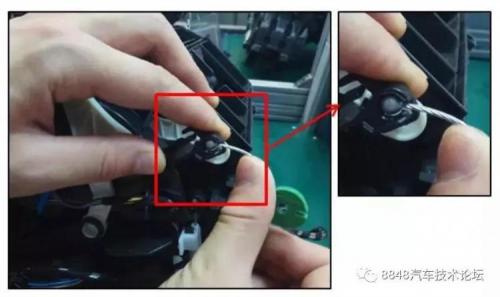

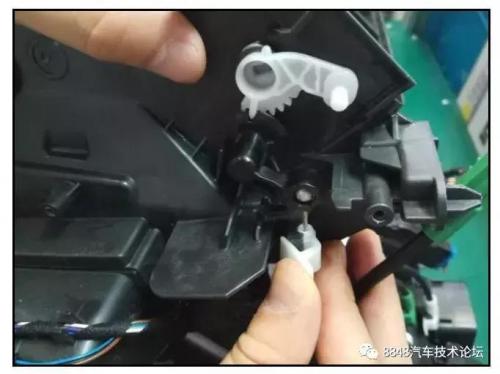

3）白色风门连杆拆卸：手指向外轻轻拉拔连杆，调节装置部分拆卸完成；
4）白色拉引线拆卸：向右侧掰动白色卡爪，调节装置部分拆卸完成。
3.按照如下方法安装左侧调节机构：
1）黑色风门连杆组装：将黑色连杆凹槽部与白色连杆凸起部对准后按压到底；
2）白色风门连杆组装：将白色连杆与风门安装孔对准后顺畅插入（形状对不上无法插入），并按压到底；

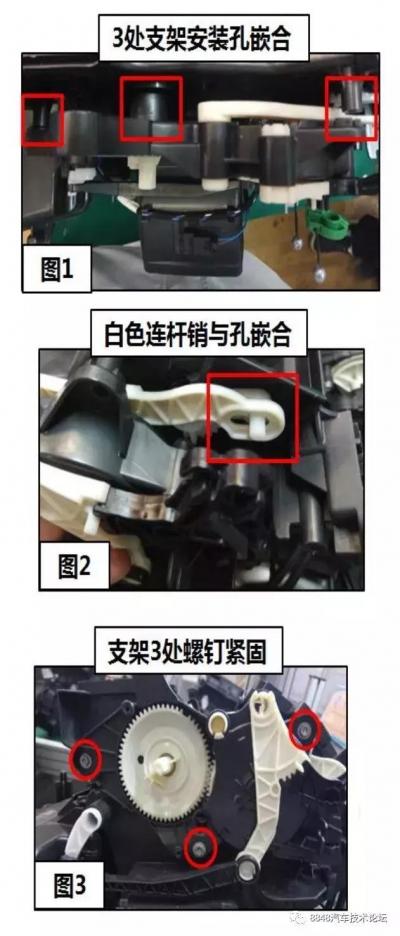

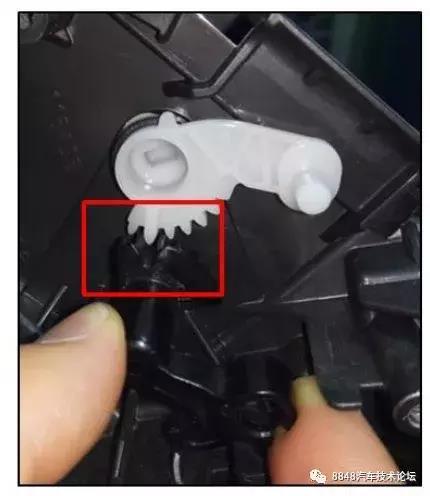

3）调节装置组装固定：将支架安装孔与安装位置嵌合后按压到底（图1），并调整白色连杆使销子嵌入到安装孔中（图2），然后将支架3处紧固螺钉拧入锁紧（图3）；

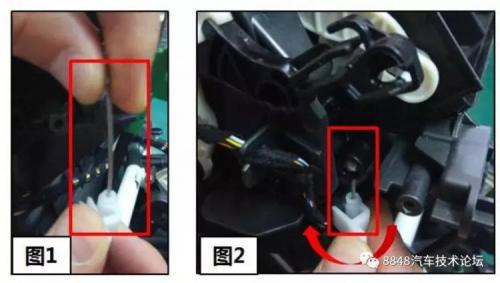

5）白色拉引线组装：将引线部拉长（图1），引线球部放入黑色连杆孔中，白色卡爪对准安装位置向左掰动嵌入（图2）；
4.按照维修手册《暖风、空调系统-87-空调装置-伺服电机-拆卸和安装气流分配风门伺服电机V428》，安装气流分配风门伺服电机V428；
注意：上述情况请勿更换空调总成。
备件信息

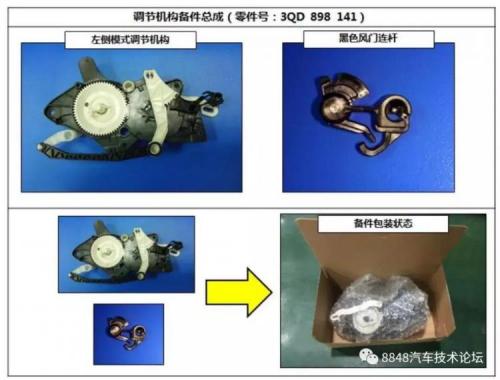

零件名称：调节装置
零件号： 3QD 898 141
