VIN：LFV3A24F093××××××。
车型：配置BPJ(2.0T)发动机。
行驶里程：87613km。
故障现象：客户反映打开后雾灯，组合仪表屏上出现了灯泡警报灯，显示“左后侧雾灯”。在其他修理厂更换过左侧和右侧后雾灯，直接给后雾灯通电，灯也亮，后雾灯没有问题。线路也检查了，没有问题，怀疑舒适系统控制单元J393有问题，来到我厂维修。
维修人员检查发现，当打开后雾灯后，左侧后雾灯亮2s熄灭，然后经过5s又亮2s后熄灭，以后不再点亮，组合仪表上有故障提示。然而右侧后雾灯一切正常（如图1所示）。
图1尾灯
故障诊断：故障可能原因有左侧后雾灯总成故障，舒适系统控制单元J393故障，车载网络控制单元J519故障，控制单元编码或匹配错误，线路故障等。
使用VAS5054检测舒适系统控制单元J393，有故障码01502左侧后雾灯灯泡L断路/对地短路，静态（如图2所示）。

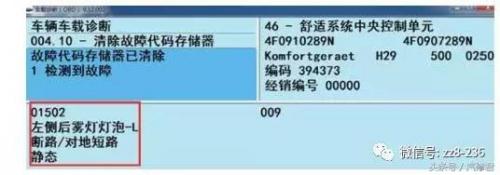

图2故障码
首先分析后雾灯的工作原理。后雾灯系统由车灯开关E1、车载网络控制单元J519、舒适系统控制单元J393、左侧后雾灯和右侧后雾灯等组成。车灯开关E1把后雾灯打开信号传递给车载电网控制单元J519，车载网络控制单元J519通过舒适CAN总线向舒适系统控制单元J393发送后雾灯开信息，然后舒适系统控制单元J393使后雾灯控制电路通电，将蓄电池电压提供给后雾灯LED灯泡，并将其点亮（如图3所示）。

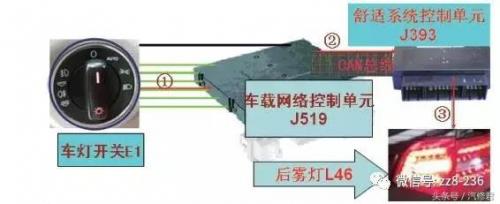

图3后雾灯工作原理
车灯开关E1在每个位置上都向车载网络控制单元J519发送一条可信度信号。当信号出现故障时，车载网络控制单元J519会启动应急车灯控制，接通停车灯和近光灯。
后雾灯灯泡监控功能。利用安装在舒适系统控制单元J393中的半导体元件控制后雾灯。它可以识别通过后雾灯电流的大小，判断是否过载、短路或断路。若识别到故障后，立即切断后雾灯的电源供给，在故障存储器进行记录，并在组合仪表中显示。重新打开车灯开关E1，如果舒适系统控制单元J393识别到情况正常，自动删除故障记录，熄灭故障灯。
读取车灯开关的操作信号是否符合实际操作。在车载网络控制单元J519测量数据流1中，检查灯开关的输入信号，当操作车灯开关E1时，观察工作状态是否在切断和1级（自动驾驶灯）、2级（小灯）、3级（近光灯）、4级（雾灯）与5级（后雾灯）之间改变。当打开后雾灯时，车灯开关E1执行信号正常（如图4所示）。
图4车灯开关信号数据
在舒适系统控制单元J393测量11组中，读取灯光信号的数据流，一区倒车灯、二区转向／闪光灯、三区后雾灯、四区尾灯（如图5所示）。
图5数据流
打开后雾灯开关，在舒适系统控制单元J393测量数据流11中，左侧后雾灯为“0”未打开，右侧后雾灯为“1”，打开。所以舒适系统控制单元J393没有打开左侧后雾灯，可能由于某种原因关闭了左侧后雾灯。根据故障现象及数据流，怀疑舒适系统控制单元J393执行了保护功能，检测到左侧后雾灯的电流值超过预设极限值，切断了电源。
根据左侧后雾灯的电路图（如图6所示），在后备箱的右侧找到舒适系统控制单元J393（如图7所示），拔下T32d插头，分解插头（如图8所示），找到T32/9左侧后雾灯蓝红线和T32/8右侧后雾灯绿蓝线，分别串联电流表直接通电，测量其工作电流，左侧后雾灯的电流为0.10A，右侧后雾灯的电流为0.12A（如图9所示）。
图6左侧后雾灯电路
图7舒适系统控制单元
图8 T32d插头
图9测量电流
导线电阻值如果过大，电流就会过小，测量舒适系统控制单元J393到左侧后雾灯电线的电阻值小于0.5Ω，正常。测量其搭铁电阻值也小于0.5Ω，正常。
左侧和右侧后雾灯的电流值相差0.02A，会是故障原因吗？
对调舒适系统控制单元J393T32/9（左侧后雾灯）线和T32/8（右侧后雾灯）线，用VAS5054检测故障码。对调左侧和右侧后雾灯线后，故障现象发生改变，故障码也随之改变（如图10所示）。说明左侧后雾灯的电流过小，有问题。

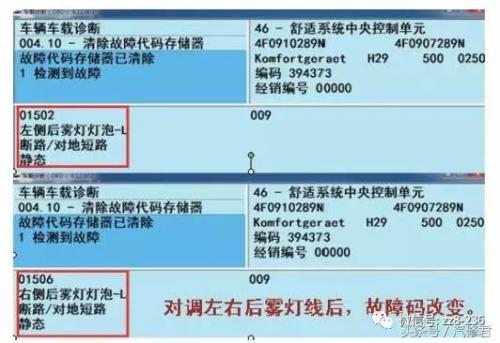

图10故障码
左侧后雾灯的电流过小，要加大此灯的电流。测量其他车的后雾灯，正常电流为0.14A。根据欧姆定律，当电压为12V时，电流为0.04A，其电阻值R=U/I=12/0.04=300Ω，应并联一个电阻值为300Ω的电阻。给左侧后雾灯并联一个300Ω的电阻（如图11所示），测量电流值为0.14A时，读取故障码，故障码变为偶发（如图12所示），清码后，一切正常。
图11并联电阻

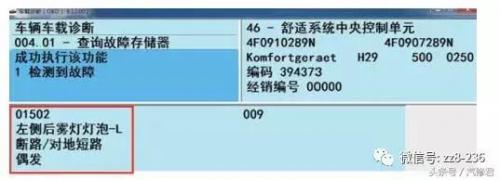

图12故障码偶发
故障排除：更换两个合格的后雾灯。
故障总结：该车故障原因是后雾灯为副厂件，工作电流比临界报警电流值小，不合格。舒适系统控制单元J393检测到左侧后雾灯的电流过小，切断了电流输出。当控制单元直接控制的灯不能正常工作时，要检测灯的工作电流是否正确。在维修工作中要注意新件也有可能不正常。
