2024-12-13 11:13
赛卓电子发布
抗杂散磁场干扰+车规级+高精度
角度传感器芯片SC69401
产品优势
SC69401是国内目前唯一具有在160度高温环境下稳定工作的汽车角度传感器芯片。因此,非常适合涡轮增压执行器和EGR阀等要求高工作温度的传感器。
SC69401基干差分需尔感应原理，抵抗杂散磁场干扰符合新能源汽车越来越严格的抗电磁干扰能力的要求。
SC69401的晶圆生产、CP测试、封装测试都是由国内知名的龙头企业代工生产,自主可控。
01.产品介绍
SC69401是赛卓电子推出的基于差分霍尔磁感应原理的角度位置传感器芯片。芯片中心内置了全差分霍尔感应矩阵，通过感应上方的一对极S/N磁铁产生与之对应的正余弦位置信号。信号经前级放大器放大之后由内部的数模转换电路进行采样，芯片专有的DSP电路进行角度运算，最后通过多种接口形式输出磁铁转动的绝对位置信息(0-360度)。

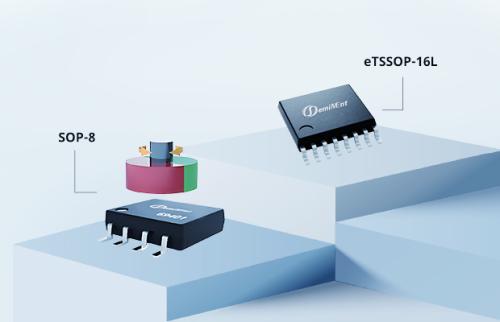

02.封装形式
SC69401
03.产品特性
●高精度旋转绝对角度位置检测
●磁路设计简单,有效降低结构成本
●高耐压:VDD端可承受最高28V的正向电压
●宽工作温度范围: -40°C至+160℃
●可选输出模式:模拟，PWM，SPI
●可编程角度测量范围(角度可达360度)
●32位可编程用户ID
●差分霍尔感应,抵抗杂散磁场干扰
●丰富的片上诊断功能,符合ISO26262功能安全ASILB
●断线诊断(VDD开路,Vss开路)
●过流、过压保护;欠压检测
●符合AEC_Q100标准

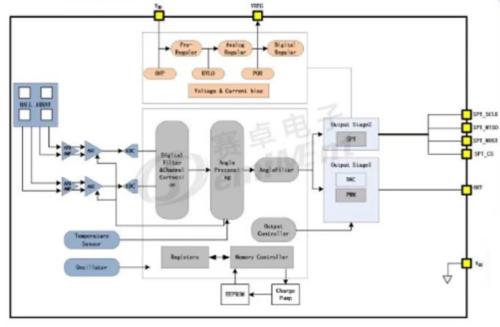

04.系统框图
05.产品应用
非接触式绝对角度位置检测节气门和废气再循环阀
油门踏板传感器涡轮增压执行器
方向盘转角传感器车身高度
换挡器档位位置检测旋钮开关
SC69401支持免费提供样品
