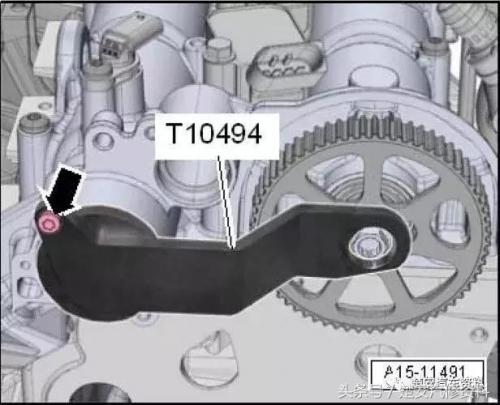

①将凸轮轴锁“T10494”安装在凸轮轴箱上。

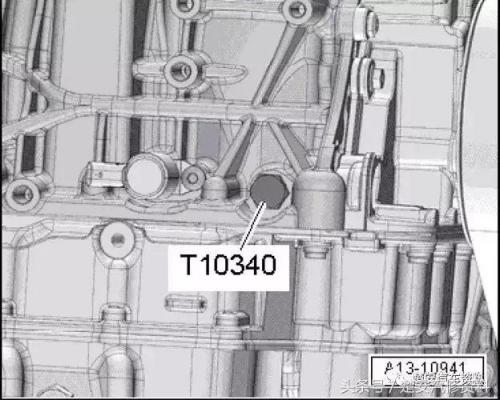

②将固定螺栓-T10340-拧到气缸体上直到不动为止，并拧紧到30。
①凸轮轴驱动齿轮还要在凸轮轴上转动，但要防止其倾翻。

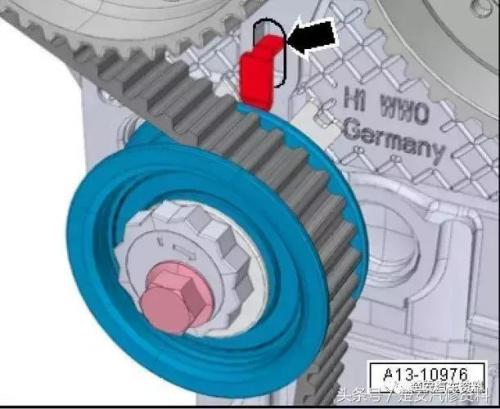

②张紧轮的凸耳-箭头所示-必须啮合在汽缸盖的铸造孔上。

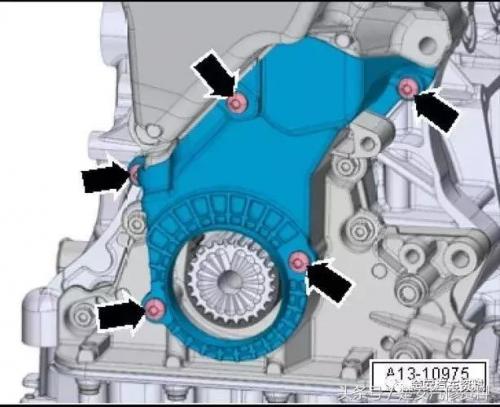

3.将曲轴皮带轮装到曲轴上。

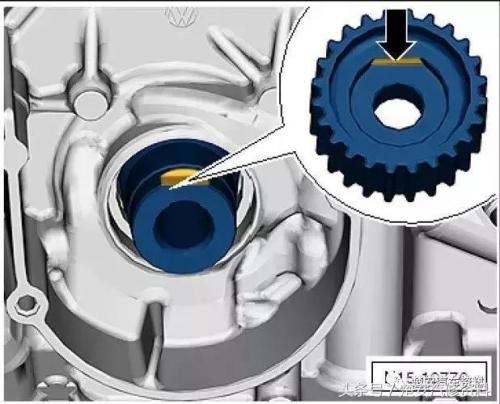

②曲轴皮带轮铣切面-箭头所示-必须放在曲轴销铣切面上。
4.按照给出的顺序放置齿形皮带。
2 -张紧轮
4 -带有凸轮执行器的进气侧凸轮轴驱动齿轮
6.安装三角筋条皮带轮

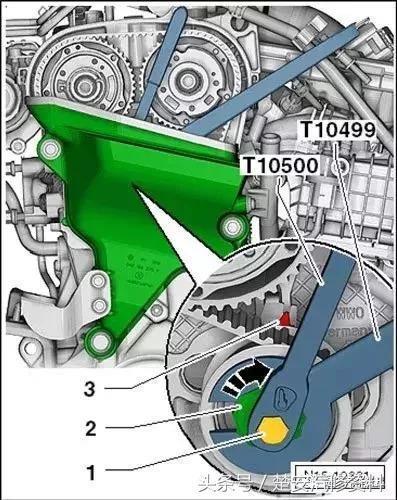

7.用环形扳手SW 30 - T10499-将张紧轮的偏心轮- 2-沿-箭头方向-转动，直到设置指示针- 3-位于设置窗右侧10 mm处。
9.偏心轮保持在该位置并拧紧螺栓- 1- ，为此使用带扭矩扳手-VAS 6583-的1.4 TFSI张紧轮插入工具SW 13 - T10500- 。
提示：

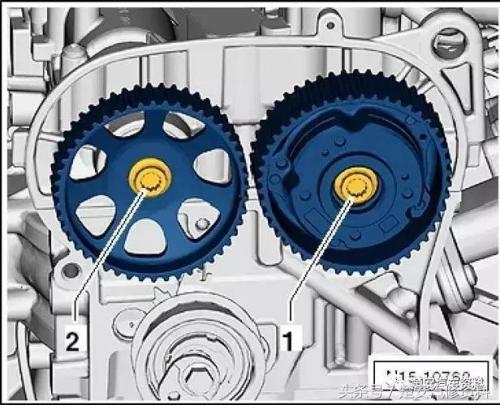

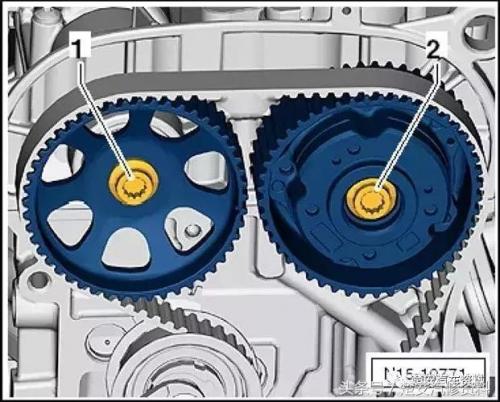

10.将螺栓- 1、2-用50 Nm的力矩拧紧，为此使用带适配器-T10172/2-的支架- T10172- 。
11.拧出固定螺栓- T10340- 。
12.拧出螺栓-箭头所示- ，取出凸轮轴锁- T10494- 。
二、检查配气相位（正时检查）

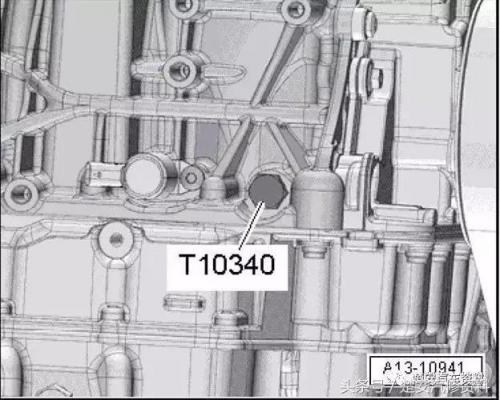

2.将固定螺栓- T10340-以30 Nm的扭矩拧到气缸体上并拧到底。
提示：
如果凸轮轴锁- T10494-无法安装，则配气相位不合格需要重新调整。
♦凸轮轴锁- T10494-必须能够很容易地安装。
如果凸轮轴锁- T10494-能够安装，则配气相位合格。
5.拧出固定螺栓- T10340- 。
6.拧出螺栓-箭头所示- ，取出凸轮轴锁- T10494- 。

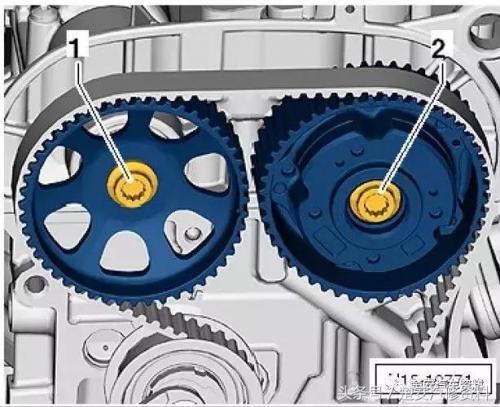

7.将螺栓- 1、2-用最终拧紧力矩拧紧，为此使用带适配器- T10172/2-的支架- T10172- 。
8.拧紧锁定螺栓- 1- ，为此使用带适配器- T10172/2-的
