上车钥匙门拧到二挡，等发动机自检后点亮中控液晶屏或CD机，连接蓝牙后播放手机中自己喜欢的歌曲（动次打次），打火放手刹换挡轰油走人。这一套行云流水的操作便是大多数人的停车起步流程，大师我自然也不例外。

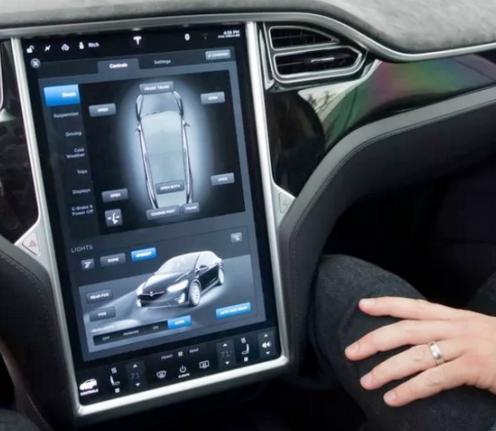

这套起车操作肯定是没毛病的，只不过大师因为的爱车有点小瑕疵（中控屏非原厂），所以用这套操作搞起来是烦心不已，我的起车过程是这样的：上车钥匙门拧到二挡，发动机自检以后开启中控屏连蓝牙放歌，打火放手刹换挡轰油走人，听到这是不是感觉啥毛病没有？对了，因为毛病在后面！

我的车在打火时液晶屏会自动关闭，等着车后自动重启，然后什么导航、蓝牙全要重新开，重新连！（坑啊）

大师最近被这个车上“不是故障的故障”烦的茶不思、饭不想，不把这个问题解决了，过不了多久我就会被这破导航气死，最后把它拆了换回原装CD机。

当然，大师我怎么可能是轻易认怂的人！对于这种小小困难我向来是毫无畏惧的，经过对汽车中控电路的仔细排查了解，大师很快就找到了问题的症结所在，自己动动手轻松搞定！今天，大师就借这次实践经历来与大家细致的聊一聊，关于启动时CD机导航断电的原因及解决办法。如果你的车也出现了同样的情况，自己解决也不是不可以哦！

为什么汽车启动时会造成CD机\导航的短暂断电？

因为在启动发动机时汽车电瓶需要供给起动机的电流非常大，一般会达到几百安，而这时电瓶会其它用电器那里“夺电”，其中的ACC电源作为汽车娱乐、舒适系统的控制电源，就是被“夺走电”的拿一个。甚至还有一些车型会在汽车启动时通过ECU控制主动切断ACC电源，当然，最终目的都是为了保证启动机能获得充足电力，从而成功发动汽车。

虽然现在款式较新的车都已经解决了这个问题，不过对于低配或是像大师这样自己后加装导航的车型，还有一些加装没有断电数据保护的行车记录仪的车，这个问题依然还存在。

断电重启会对CD机\导航造成什么影响？

除了会让你极度不爽之外，频繁的断电重启、断电重启虽然不会让它们就这样坏了，但绝对是会影响使用寿命的，这不难理解。

如何成功解决？

想解决其实一点都不难，首先你要明白导航\CD机的电是从哪来的

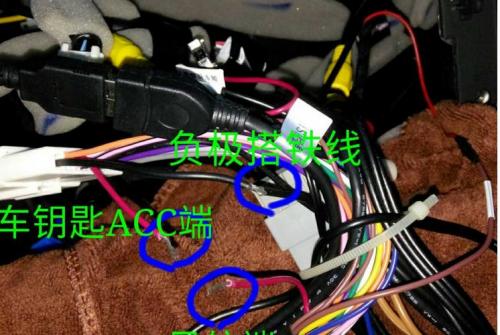

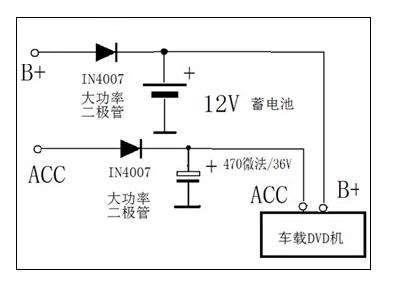

从上面的电路图中可以看出，供给导航\CD机运行的电源有两个，一个是12V的常火电源（直连蓄电池），另一个则是ACC系统的12V电源（钥匙门控制开关），要想让它成功运行，两个电源缺一不可。

我们已知B (蓄电池电源）是一直连接的，而ACC电源不仅会受钥匙门控制，还会被启动机所影响，所以我们想要解决断电问题，最关键的就是解决在启动机运转时，ACC电源线能依然保持供电。

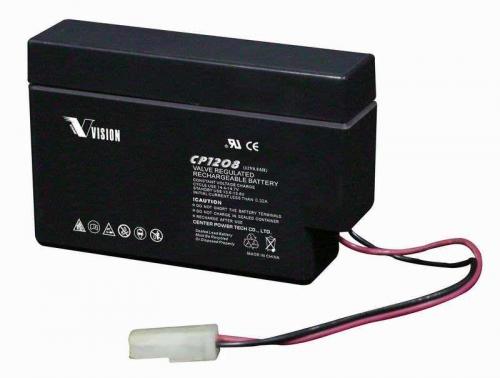

给ACC紧急供电的方案，目前网上比较普遍的一种是在ACC电源线处连接一个小型12V蓄电池和一个二极管，还有一种是用大规格电容搭配一个二极管，这两个方案经过我仔细研究以后，发现各自都有着不小的弊端，蓄电池方案实际操作起来不方便，蓄电池体积太大不好放置，而电容和二极管的组合不稳定，电容的规格也不好掌控。大师在经过分析之后，得出了一个更加完美的实行方案。

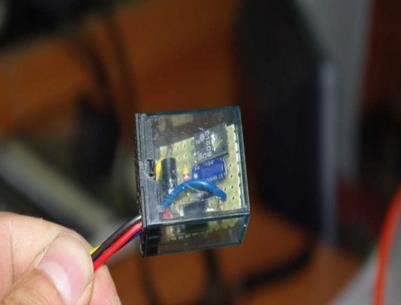

改良版是基于电容搭配二极管的组合进行改良的，原版的问题出在如果电容容量过大，在ACC电流减弱电容器开始放电时单个二极管会被电流击穿，造成电容内的电流回流，而这个改良版在电容与CD机连接处加了一个三极管，并在ACC,常火，三极管这三处与CD相连的线当中都加了二极管，让整个线路更稳定，也不会出现二极管被击穿的现象。

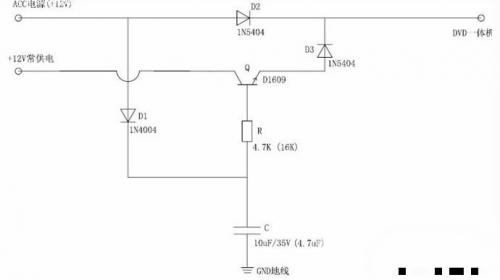

电路说明

车钥匙置于ACC或ON位置时,ACC电源有12V的高电平信号经过二级管D2后约有11.4V的电压给DVD，DVD能正常工作.ACC经D1给电容充电，电容在极短时间内就充满电，同时三极管Q导通，12v电源经三极管Q加二极管D3，三极管Q的压降约有0.6V,二极管D3上的电压为11.4V,跟DVD导航上的ACC电压相同，此时D3不导通。
当汽车启动时，ACC电压降为0，因为电容C的存在，三极管Q还能正常工作，D3立刻导通，此时DVD导航上的ACC电压约为10.8V, DVD能正常工作。此时D1和D2能防止电流回流到其它ACC电源设备。发动机启动后，ACC电源电压恢复正常时，二极管D3不导通。
当汽车钥匙置于OFF位置时，ACC电源降为0，电容C经过电阻R和三极管Q开始放电，当电容电压降至三极管Q截止工作点时，Q关断，DVD导航失去ACC信号自动关机。
实际上不启动发动机常态时电压约有12.5V.所以上述的电压都大0.5V。
电容放电时间由电阻R和电容C决定，根据时间常数t=RC可以计算出。
图中R=4.7K,C=10uF廷时时间约为3.5秒左右。如果不是无钥匙启动的车辆，基本上钥匙拨出来后DVD机就关闭了。R=16K,C=4.7uF廷时时间约为13秒左右。
考虑到旧车电瓶和冬天打火时间较长，廷时时间5S左右为宜。
二极管D2和D3和三级管Q的要能承受的2A电流.电容和电阻二级管D1普通的就行。
