一、连接电线注意事项
①必须按照端子台上的标记和连接线上的序号对应接线，连接错误，可能会引起触电、火灾；
②一定要正确、可靠地连接接地线(黄绿双色线)；
③确认配线的导线部分塞入端子台,不得暴露在外；
④接线端子螺钉拧紧后,轻轻拉动电线,确认导线确实已压紧；
⑤配线卡入槽内后,安装电线固定夹；
⑥电气盒盖装入原位；
⑦所有连接任务完成后（包含铜管连接）合上面板。
二、加长线注意事项
接驳原则：
①380V电压的不允许接驳，必须更换整根电源线；
②220V电压的如需加长，必须选用和原导线相同直径的，且材质相同，禁止使用铝线；
③在电源线加长的接驳过程中，须做好标识，避免接错产生严重后果
④最好将接驳点置于室外（安全问题）；
⑤接驳点必须做好绝缘及防水保护。
三、加长线操作步骤
1、去除导线绝缘

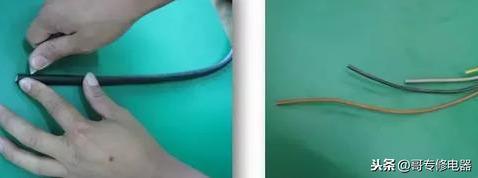

①用电工刀沿线径划开，长度要求为三芯线20cm、四芯线25cm、五芯线30cm。

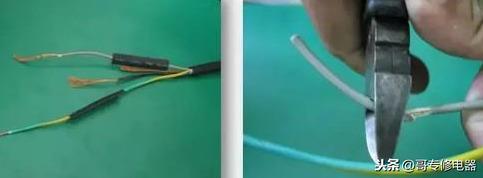

②用斜口钳将导线按照等5cm间距割断，依次错开。
③穿热塑管套，对于各子线及总线外侧都要有热塑管套，其长度大约比切削导线总长长3-6cm，以保证可以覆盖到两端为准（此步骤可以调换，但必须保证在线头接驳之前穿装到位，否则将因线路闭合无法穿装)
④在距离导线端口大约5cm处轻轻用斜口/尖嘴钳卡口处牙印，注意用力不要过大以免剪断芯线；
2、导线连接

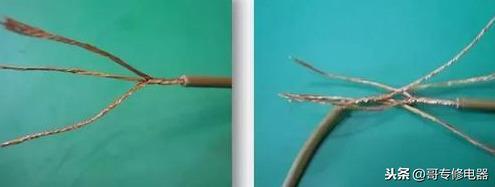

①线头根部1/3处拧紧、2/3处铜丝均分为三缕，互成伞骨状，每缕也应拧紧；
②用将两端伞骨状导线均匀对插，保证每侧有三缕导线。

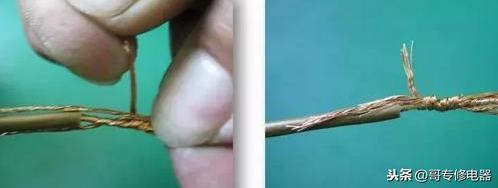

③首先将其中一缕导线扳至和接头垂直，围绕接头缠绕2-3圈后扳倒与接头方向一致；
其次将第二缕导线扳至和接头垂直，接着第一缕导线缠绕部位后面继续缠绕2-3圈后扳倒与接头方向一致；
同样，第三缕也重复与第一、二步同样动作，一直缠绕至芯线根部。

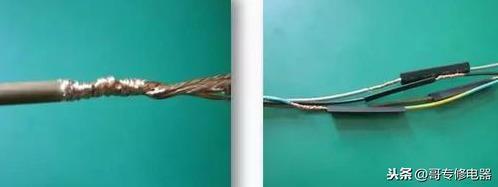

④缠绕一侧完成后缠绕另一侧，另请特别注意接头两侧缠绕方向相反。（如一端为顺时针，另一端一定要为逆时针）两头都缠绕完成后用斜口钳将突出铜丝剪去。

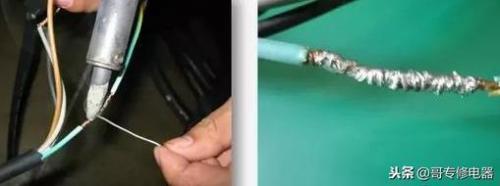

⑤用电烙铁锡焊接驳处，注意控制温度和方位以保证锡液能够均匀渗透至线头接驳处。
3、绝缘层恢复

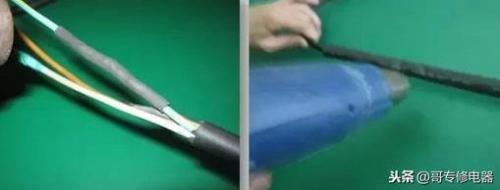

①包缠时，现将绝缘胶带从线头的一边在绝缘层离切口2-3cm开始包缠，使胶带与导线保持55度倾斜角，后一圈叠压在前一圈1/2的宽度上
②手持风筒（野外操作可以使用打火机）从热缩管中间向两侧反复喷烤，使热缩管受热紧贴在导线上。
