中国上海，2025年4月24日——全球知名半导体制造商ROHM（总部位于日本京都市）今日宣布，推出4in1及6in1结构的SiC塑封型模块“HSDIP20”。该系列产品非常适用于xEV（电动汽车）车载充电器（以下简称“OBC”）的PFC*1和LLC*2转换器等应用。HSDIP20的产品阵容包括750V耐压的6款机型（BSTxxx1P4K01）和1200V耐压的7款机型（BSTxxx2P4K01）。通过将各种大功率应用的电路中所需的基本电路集成到小型模块封装中，可有效减少客户的设计时间，而且有助于实现OBC等应用中电力变换电路的小型化。

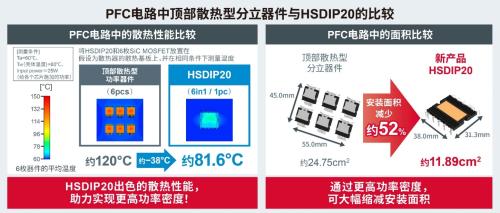

HSDIP20内置有散热性能优异的绝缘基板，即使大功率工作时也可有效抑制芯片的温升。事实上，在OBC常用的PFC电路（采用6枚SiC MOSFET）中，使用6枚顶部散热型分立器件与使用1枚6in1结构的HSDIP20模块在相同条件下进行比较后发现，HSDIP20的温度比分立结构低约38℃（25W工作时）。这种出色的散热性能使得该产品以很小的封装即可应对大电流需求。另外，与顶部散热型分立器件相比，HSDIP20的电流密度达到3倍以上；与同类型DIP模块相比，电流密度高达1.4倍以上，达到业界先进水平。因此，在上述PFC电路中，HSDIP20的安装面积与顶部散热型分立器件相比可减少约52％，这非常有利于实现OBC等应用中电力变换电路的小型化。
新产品已于2025年4月开始暂以月产10万个的规模投入量产（样品价格15,000日元/个，不含税）。前道工序的生产基地为ROHM Apollo CO., LTD.（日本福冈县筑后工厂）和蓝碧石半导体宫崎工厂（日本宫崎县），后道工序的生产基地为ROHM Integrated Systems （Thailand）Co., Ltd.（泰国）。如需样品或了解相关事宜，请联系ROHM销售代表或通过罗姆官网的“联系我们”垂询。
＜开发背景＞
近年来，为实现无碳社会，电动汽车的普及速度进一步加快。在电动汽车领域，为延长车辆的续航里程并提升充电速度，所采用的电池正在往更高电压等级加速推进，同时，提升OBC和DC-DC转换器输出功率的需求也日益凸显。另一方面，市场还要求这些应用实现小型化和轻量化，其核心是提高功率密度，同时亟需在影响功率密度提升的散热性能改善方面实现技术性突破。ROHM开发的HSDIP20解决了分立结构越来越难以应对的这一技术难题，有助于电动动力总成系统实现更高功率输出和更小体积。未来，ROHM将继续开发兼具小型化与高效化的SiC模块产品，同时致力于开发能够实现更小体积和更高可靠性的车载SiC IPM。

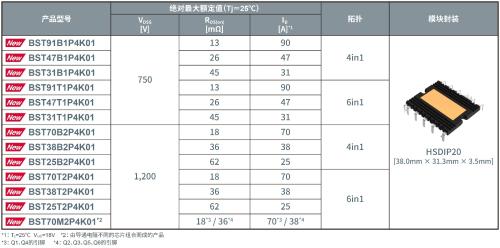

＜产品阵容＞

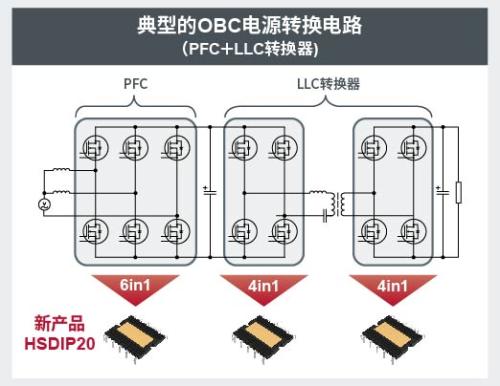

＜应用示例＞
PFC和LLC转换器等电源转换电路也广泛应用于工业设备的一次侧电路中，因此HSDIP20还能为工业设备和消费电子等领域的应用产品小型化提供支持。
◇车载设备
车载充电器（OBC）、DC-DC转换器、电动压缩机等
◇工业设备
EV充电桩、V2X系统、AC伺服器、服务器电源、PV逆变器、功率调节器等
＜支持信息＞
ROHM拥有在公司内部进行电机测试的设备，可在应用层面提供强力支持。为了加快HSDIP20产品的评估和应用，ROHM还提供各种支持资源，其中包括从仿真到热设计的丰富解决方案，助力客户快速采用HSDIP20产品。另外，ROHM还提供双脉冲测试用和三相全桥用的两种评估套件，支持在接近实际电路条件的状态下进行评估。详细信息请联系ROHM销售代表或通过罗姆官网的“联系我们”垂询。
＜关于“EcoSiC™”品牌＞
EcoSiC™是采用了因性能优于硅（Si）而在功率元器件领域备受关注的碳化硅（SiC）的元器件品牌。从晶圆生产到制造工艺、封装和品质管理方法，ROHM一直在自主开发SiC产品升级所必需的技术。另外，ROHM在制造过程中采用的是一贯制生产体系，已经确立了SiC领域先进企业的地位。
[注] EcoSiC™是ROHM Co., Ltd.的商标或注册商标。
＜术语解说＞
*1）PFC（Power Factor Correction/功率因数校正）
通过改善电源电路中的输入功率波形来提高功率因数的电路。使用PFC电路可使输入功率接近正弦波（功率因数=1），从而提升功率转换效率。PFC电路一般是采用二极管进行整流，但OBC通常使用以MOSFET实现的有源桥式整流或无桥PFC。这是因为MOSFET的开关损耗更低，尤其是大功率PFC中，采用SiC MOSFET可以减少发热和功率损耗。
*2）LLC转换器
一种可实现高效率和低噪声功率转换的谐振型DC-DC转换器。其电路的基本结构是由两个电感（L）和一个电容（C）组成的，因此被称为LLC转换器。通过形成谐振电路，可大幅降低开关损耗，非常适合OBC、工业设备电源和服务器电源等追求高效率的应用场景。
