2011年奇瑞A3
发动机排量：1.6
行驶里程：102310km
故障描述
一辆11年的奇瑞A3刹车系统故障灯亮，故障码无法清除。
故障诊断

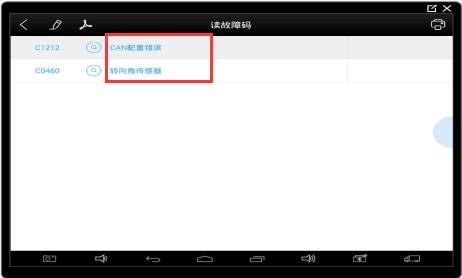

连接PS90解码器，进入发动机系统检测，故障码为CAN无通信；进入方向机系统，无故障码；进入刹车系统，有两个静态故障码，第一个故障码为CAN配置错误，第二个故障码为转向角传感器。
根据第一个故障码提示，做了车身控制单元匹配，(网关控制单元集成在车身控制单元内)，但车身控制单元匹配不成功。
根据第二个故障码提示，做了转向角传感器匹配和设置，也显示不成功。进一步分析故障码，发现转向角传感器是方向机系统的部件，但方向机系统没有故障，说明转向角传感器本身是没有故障的，结合发动机系统也有网络传输故障代码，那么可以推测，是因为数据网络故障，导致转向角传感器数据没有传输给刹车系统控制单元，所以刹车系统控制单元有转向角传感器故障代码，故障已有方向，只需找到网络传输的故障点，验证以上推测即可。
排除故障
根据上面推测，用万用表分别检测了CAN高线和CAN低线的电压，CAN高低线在不工作时是2.5V左右，CAN高线工作时电压是3.5V左右，CAN低线工作时电压是1.5V左右，CAN数据线终端两边分别有两个为120Ω电阻，并联电阻标准值为60Ω，经过测量刹车系统CAN线发现电阻为120Ω，CAN低线为0V电压。这里可以发现，刹车系统CAN低线断路造成数据无法传输而引起故障，根据PS90维修资料查找线路图发现了故障点，重新接好断路线束后，故障码可以清除，起动发动机验证所有系统正常。
总结
此车的故障难点在于网络数据线断路比较难于判断，需要一定的维修能力，在维修上一定要先搞清楚是转向角传感器本身问题，还是因为数据传输原因造成的故障。
