上海汽车电驱动有限公司携基于双面焊接与双面冷却技术的碳化硅(SiC)电机控制器确认申报2021年金辑奖汽车新供应链百强评选活动。

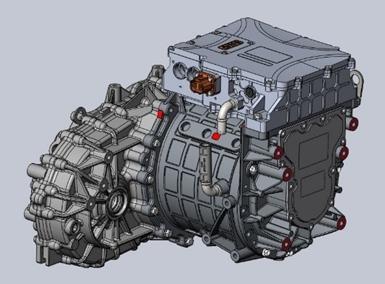

申请技术|基于双面焊接与双面冷却技术的碳化硅(SiC)电机控制器
应用领域|动力总成电气化
创新点及优势：
技术描述：基于电力电子模块集成技术和模块化设计理念，通过功率组件直焊互连工艺、双面散热技术，将双面冷却扁平型碳化硅(SiC)模块、功率模块驱动和控制单元、复合母排、膜电容器以及低热阻的散热器等关键部件高度集成，实现对电机控制器的高效、高功率密度和高可靠性要求。
独特优势：
1、双面冷却扁平型SiC模块相较于传统键合工艺，正反两面功率极均通过烧结的方式来连接，这增大了电气连接面积、提高正面电气连接可靠性，实际试验中模块的功率循环能力提升2倍以上。
2、控制器内部通过端子激光焊接工艺，实现了功率模块、膜电容、驱动控制一体化集成，提升连接灵活性的同时并减小了约5L的体积。
3、功率模组采用双面水冷结构，通过板簧组件对模块施加恒定均匀的压紧力，确保散热器对模块具有良好散热性能。长时间稳定运行工况下发热均处于正常范围内，满足设计要求。
4、控制器最大功率155 kW、功率密度31.5kW/L、通过试验实测最高效率可达99.2%、高效区（≥90%）95.7%
应用场景：对体积和效率要求更高的新能源汽车电驱系统
未来前景：面对整车对电驱系统日益严苛的要求，基于双面焊接与双面冷却技术的SiC电机控制器具备高效、高功率密度和高可靠性等独特性优势，能够更好的满足未来小型化、高效化的需求。
