摄像头在智能汽车中扮演着关键角色，数量通常介于3至10个，作为重要传感器广泛使用。其内部结构包含光学镜头、图像传感器与图像信号处理器，工作原理基于捕捉光线生成图像并进行信号处理。关键技术参数包括像素决定图像分辨率，帧率影响视频流畅度，ISP（图像信号处理器）则优化图像质量。根据不同场景与需求，合理选择摄像头和镜头配置是实现智能汽车安全与高效驾驶的关键。
一、摄像头基本结构与工作原理
（一）车载摄像头的组成

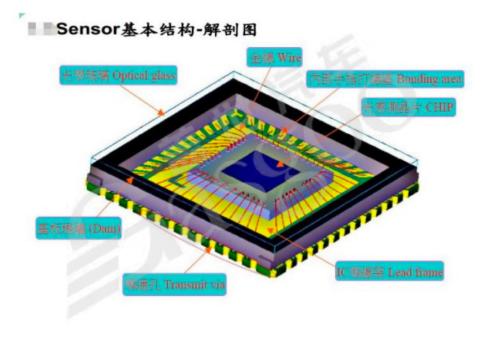

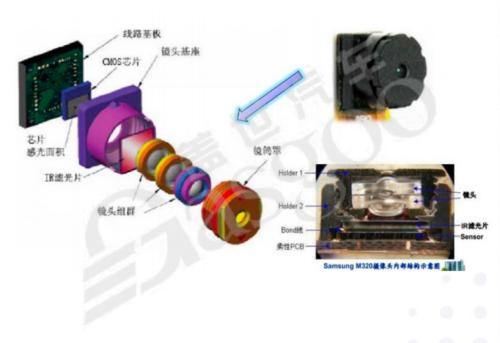

车载摄像头在智能汽车中应用广泛，一辆车搭载的摄像头数量少则3 - 5个，多则十几个。其主要由光学镜头、图像传感器、图像信号处理器、串行器和连接器组成。光学镜头负责将光线聚焦，把视野中的目标投射到成像介质表面，同时过滤掉红外光，只让可见光通过。图像传感器利用光电器件的光电转换特性，将光信号转换为电信号，是摄像头最重要的部分，成本约占50%，它决定了摄像头的像素和帧率等关键参数。图像信号处理器可对传感器输出的信号进行处理，转换为RGB、YUV等格式的图像信号。串行器则将视频信号转换为适合传输的串行数据。
（二）工作原理
摄像头的工作原理是外界光线照射物体，经反射和折射后，通过光学镜头投射到图像传感器上。传感器的光电器件将光信号转化为电信号，再经过图像信号处理器处理后输出。在这个过程中，光学镜头的焦距决定了拍摄图像的视场大小，焦距越长视角越窄，例如为看清150米外物体的红绿灯，前面常加长焦镜头，其FOV（视场角）一般在30度左右；焦距越短视场角越大，像360环视中用到的鱼眼相机，为满足图像拼接需求，焦距一般小于16毫米，水平视场角大于170度甚至超过180度，但大视场角会导致图像失真，需要进行畸变矫正。
（一）CCD与CMOS的区别

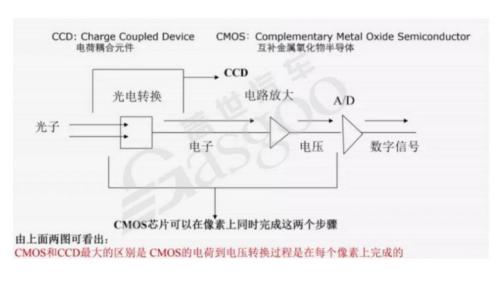

图像传感器的主流技术路线有CCD（电荷耦合器件）和CMOS（互补性氧化金属半导体）。CCD主要材质为硅晶半导体，其工作原理是通过光电效应，将光线能量转换为电荷，再将电荷传输至放大解码原件还原成图像信号。CMOS的材质主要利用硅和锗制成半导体，通过互补效应产生电流，由处理芯片纪录和解读成影像。二者在工作方式上存在差异，CCD是先完成光电转换，再进行电荷传输和放大；CMOS则是每个像素独立完成光电转换、电压转换和数字信号转换。相比之下，CMOS的噪声相对较大，在拍摄高低温图像时容易出现噪点，这主要是由温度和照度等因素引起的。
（二）CMOS的特性与参数
在车载摄像头中，CMOS应用更为普遍。CMOS有前罩式和后背照式之分，后背照式将感光器放置在传输部分的上方，增大了感光面积，但可能会出现串光现象。CMOS的关键参数包括像素总数、像素尺寸、光学尺寸、信噪比、动态范围和帧率等。像素总数和有效像素总数决定了图像的分辨率和清晰度；像素尺寸越小，元件上容纳的像素数目越多，分辨率越高，但单像素进光量会减少，感光度性能下降；光学尺寸越大，捕获的光子越多，感光性能越好，信噪比越高；帧率越高，画面越清晰，动态抓拍效果越好；信噪比体现了对信号的控制能力，越高则噪声抑制效果越好；动态范围反映了工作范围，数值是输出端的信号峰值电压与均方根噪声电压之比。
不同应用场景对CMOS参数要求不同。智能手机的像素范围一般在2 - 100MP，帧率15 - 60fps，动态范围60 - 70dB；安防监控像素2 - 8MP，帧率30 - 120fps，动态范围70 - 100dB；机器视觉像素0.3 - 16MP，帧率60 - 480fps，动态范围60 - 100dB；汽车电子像素1 - 8MP，帧率30 - 120fps，动态范围100 - 140dB 。汽车电子对动态范围要求较高，以确保在光线剧烈变化的环境下也能捕捉高质量图像，满足自动驾驶等功能需求。
三、摄像头的图像采集与处理
（一）Bayer格式与差值原理
在彩色图像采集过程中，为获取RGB三种颜色信息，通常采用Bayer格式滤镜。Bayer滤镜在一块滤镜上设置不同颜色，每个像素点只能感知一种颜色。因此，需要进行插值运算来获取每个像素点的RGB值，这个过程称为去马赛克。去马赛克时，根据像素点周围相同颜色的像素进行平均计算，以补齐缺失的颜色分量。例如，当绿色像素点缺失蓝色和红色分量时，将周围最近的两个相同颜色像素做平均来获取。Bayer格式图像在输出时，由于每个像素只有一个对应通道的值，所以是单通道灰度图，需经过差值补齐和白平衡处理，才能输出3通道彩色图像。
图像传感器的好坏很大程度上取决于单像素有效进光量，单像素尺寸越大，进光量越大，图像质量越优秀。但单像素尺寸增大也会带来一些问题，如在数码相机中，会使图像传感器面积大幅增加，摄像头模组体积、高度、功耗和发热量都随之增加，在追求便携的手机上不太适用。此外，光线捕捉过程中会出现串扰问题，例如单像素在捕获绿色光线时，光子可能泄露成蓝色或红色，导致图像产生噪点。ISOCELL技术通过在像素间形成物理屏障，缩小隔离区间，有效减少了约30%的像素串扰，提升了传感器捕光能力，改善了图像的清晰度和色彩表现。
四、摄像头的相关技术与参数
（一）摄像头的信号与控制

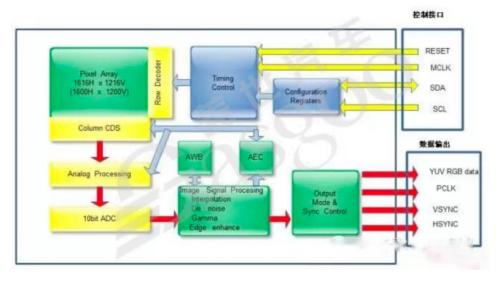

摄像头工作时需要多种信号，其中clock信号至关重要。MCLK（主时钟）由外部主芯片提供，是摄像头工作的必要时钟，没有它摄像头无法工作。PCLK（像素时钟）用于数据输出时的时钟同步，确保数据传输的准确性。这两个时钟的频率可以不一致，因为工作时钟和输出时钟的需求不同。此外，摄像头还有控制接口，如IIC接口用于寄存器初始化数据传输，通过对寄存器的控制，可以设置摄像头的分辨率、YUV顺序、图像镜像和翻转等参数。如果在调试过程中遇到问题，可参考摄像头规格书的寄存器说明或寻求模组厂FAE的帮助。
（二）镜头的参数与特性

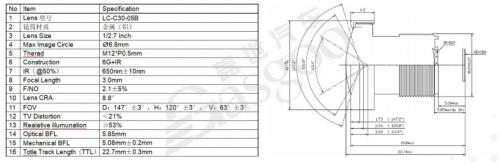

镜头对于摄像头的成像效果至关重要，约70%的光学参数由镜头决定。镜头的参数包括焦距、后焦、法兰距、相对孔径、视场角、光学畸变、TV畸变、MTF（调制传递函数）和IR Filter（滤光片）等。焦距反映了光学系统对物体聚焦的能力，后焦是镜头最后一镜片面到成像面的距离，法兰距是镜筒端到成像面的距离。相对孔径（F/No.）是成像亮度指标，数值越小像面越亮，设计难度和成本也越高。视场角决定了光学系统所能成像的角度范围，分为光学FOV和机械FOV，光学FOV是SENSOR或胶片真正成像的有效范围，机械FOV一般大于光学FOV。
光学畸变和TV畸变是指光学系统成像相对于物体本身的失真程度，光学畸变是理论计算的变形度，TV畸变是实际拍摄图像的变形度，一般更重视TV畸变，越小越好，可通过软件校正或优化镜片组结构来改善。MTF从一定程度上反映了镜头对物体成像的分辨能力，MTF越高，分辨力越强，但目前生产中多数还是以逆投影检查分辨率为主。IR Filter用于调整系统的色彩还原性，车载摄像头的红外滤光片一般为650nm±10nm，IR镀膜规格会影响镜头色彩还原能力，当软件优化无法改善拍照色彩还原效果时，可考虑调整IR镀膜。
五、车载摄像头的应用与测试
（一）车载摄像头的应用场景与要求
车载摄像头在车身前视、后视、环视以及舱内监控等场景广泛应用。不同应用场景对摄像头的要求不同，如倒车后视摄像头，重点关注角度范围要宽，方便倒车时观察视线，FOV角度一般H大于130°，像素大于100W像素，从成本角度考虑，一般不使用宽动态摄像头，动态范围大于70dB，刷新率30HZ以上即可。而用于自动驾驶功能的前视摄像头，可能需要更高的分辨率、帧率和动态范围，以满足对远距离目标的精确识别和监测需求。此外，车载摄像头还需满足车规认证，具备高感光能力、高动态范围（一般120 - 140dB）和LED闪烁抑制功能，以适应复杂的行车环境。
（二）车载摄像头的测试项目
为确保车载摄像头的质量和性能，需要进行多项测试。高低温测试用于检验摄像头在不同温度环境下的稳定性；耐腐蚀实验模拟摄像头在户外使用时遭受腐蚀液体侵蚀的情况；耐振动实验测试摄像头在汽车行驶过程中的抗振能力；IPX9K防水等级测试要求镜头具备高防水性能，保障摄像头整体的防水能力，车内DVR行车记录仪的防水等级要求相对较低。此外，还有耐盐雾实验，模拟汽车在海边等恶劣环境下的使用情况；百格试验用于验证镜头表面的耐擦性能；紫外线照射试验检测镜头在紫外线长期照射下的性能变化。这些测试项目能够全面评估车载摄像头的性能，确保其满足汽车使用的可靠性和稳定性要求。
